1.ZBrush中的标准几何体是参数化物体，而参数化物体是不能用Subtool下的Extract命令的，所以要先将参数化物体进行转换。

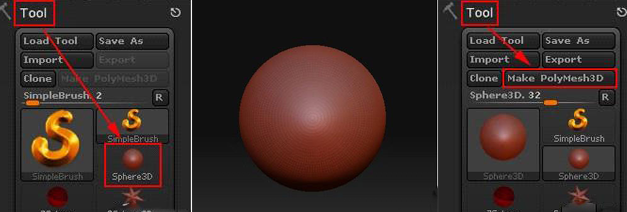

选择Tool>Sphere3D, 在ZBrush中建立一个球体。点击Tool>Make Polymesh3D将参数化球体转化为Polymesh球体以便进行Extract命令。如图所示。
为做出更多细节，增大球体的细分，点击Tool>Geometry>Divide将球体增加到第四级细分(此步骤按读者电脑配置而定，越高越好)。如图所示。

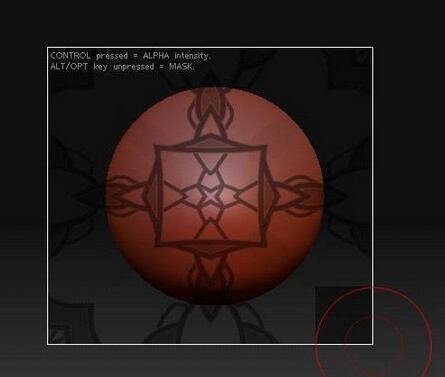

2.假如确定了遮罩形状，用按住Ctrl键拖动的方法建立遮罩，遮罩在球体上的分布不能达到我们的需要，因为遮罩不能精确的定位。如图所示。
而贴图因为有UV分布的关系可以在模型上精确的分布，我们能否利用贴图的精确定位的能力来决定遮罩的分布呢，答案是肯定的。在Tool>Masking下的Mask By Intensity命令可以按照贴图灰度的强度控制遮罩的分布。

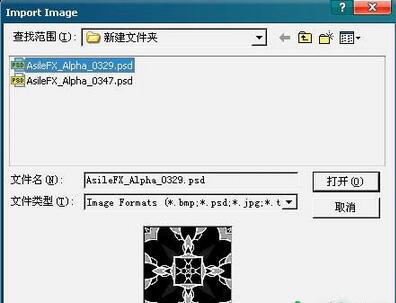

点击Texture>Import或点击如图位置将素材图片AsileFX_Alpha_0329导入。如图所示。

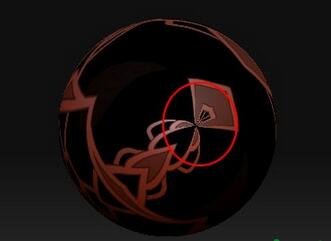

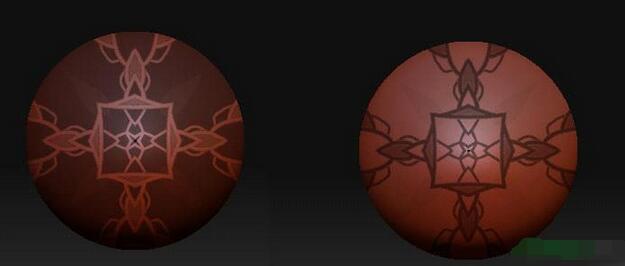

旋转视图观察发现贴图的分布并不想我们想象中的完美，两边更有极点，如图所示，这是UV的分布问题，只要调整UV的分布即可。

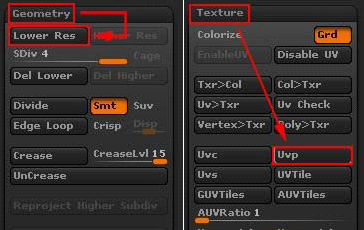

点击Tool> Geometry>Lower Res降低球体细分至第一级，选择Tool>Texture>Uvp将球体的UV分布调节成展平式分布，使贴图的分布达到较为满意的效果。如图所示。

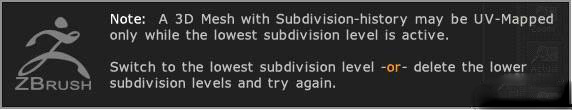

注：1.只有在最低细分下才可以调节UV的分布方式，否则将会有如下提示。
3.Tool>Texture下有几种UV的分布方式，计算模式各有优缺点，选择时按情况而定。返回球体第四级细分，点Tool>Masking>Mask By Intensity选项，使遮罩按照贴图的灰度分布。

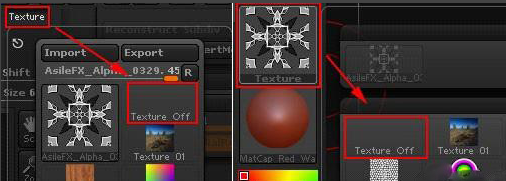

在Texture菜单下选择Texture off,或者在如图所示位置选择，去掉贴图，发现遮罩遮住贴图的黑色部分与我们需要的相反，按住Ctrl键左键单击视图使遮罩反向，达到我们要求的遮罩。如图所示。
4.接下来就可以利用Extract命令产生新的镂空物体。

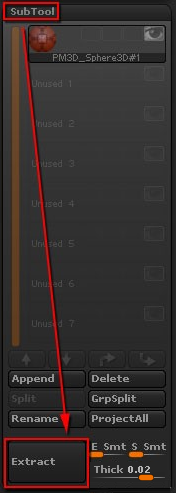

单击Tool>Subtool>Extract，按照球体的遮罩产生带有一定厚度的新物体，并在Subtool里产生新的一层，如图所示。

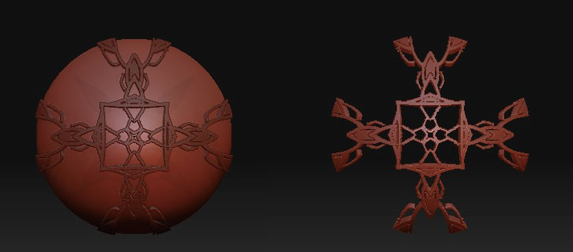

关闭球体的显示，就可以看到球体的镂空效果了。

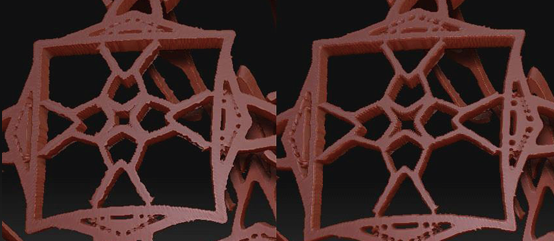

5.镂空球体的边缘不是很圆滑，这是因为贴图的质量和球体的细分不足，只要进行一下平滑，即可达到我们想要的效果，如图所示。
选择Tool>Deformation>Smooth，选择XYZ将其值调至100，如图。
注：镂空球体平滑次数可视情况而定，制作出的边缘平滑度也和细分有关，细分越高初始的边缘也越光滑。

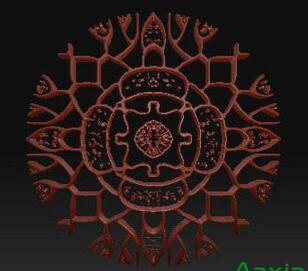

6.使用同样的方法利用图AsileFX_Alpha_0347再建立另一个不同花纹的镂空球体。如图所示。
只关闭球体显示后发现两个镂空球体一样的，如下图所示，不符合我们的要求。我们可以利用Deformation调整两个镂空球体的空间关系来达到我们所要求的效果。
选择第二次建立的镂空球体层(选择那一层楼空球体操作可按照个人喜好)，选择Tool>Deformation>Size，选择XYZ将其值调至-20。两个楼空球体变得一大一校
观察发现因为贴图在球体中间难免有拉伸，造成镂空效果在中间比较简单，为保证其艺术效果，可以将镂空球体稍微建议旋转加以旋转，使整体复杂感增强。
选择第二次建立的镂空球体层(选择那一层楼空球体操作可按照个人喜好)，选择Tool>Deformation>Rotate，选择XY将其值调至90。
注：Deformation下的XYZ是所选命令可影响的轴向，在调节平滑和大小的时侯，打开三个轴向是因为要效果要对整体进行，而旋转时，只要在一个平面进行，所以只要选择XY即可。至此模型制作完成。如图所示。
