Adobe Illustrator中有很多技巧性制图都非常有创意，有时仅仅运用简单的步骤及手边的工具即可完成，没有难度很高的技巧，而效果往往出乎意料的好。

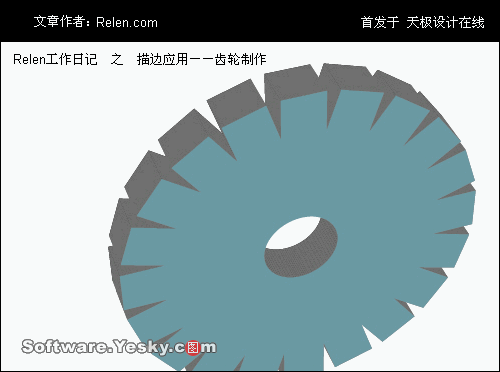

如下图这个齿轮，只用了星形工具和描边就轻松得到了不错的效果。下面跟着relen一起尝试一下吧，后面经过简单变化，还可以做出更丰富的组合特效。
制作过程：

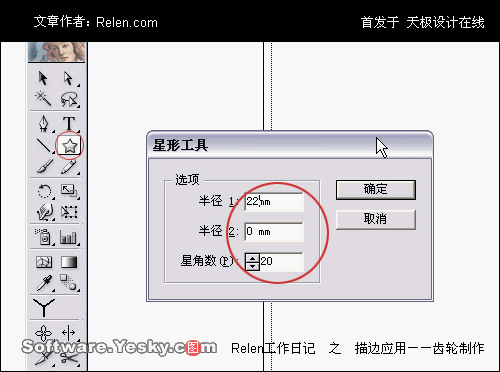

打开Illustrator10，选择工具栏中的星形工具，并在页面上单击。单击后出现了星形工具的选择面板。在面板中输入：半径1：22mm(这个数值可以自己调换);半径2：0mm(这个数值不变);星角数：20(这个数值也可以自己调换)。

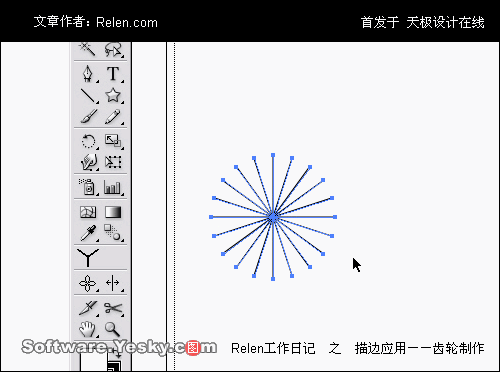

确定后，出现如图中的放射状图形。

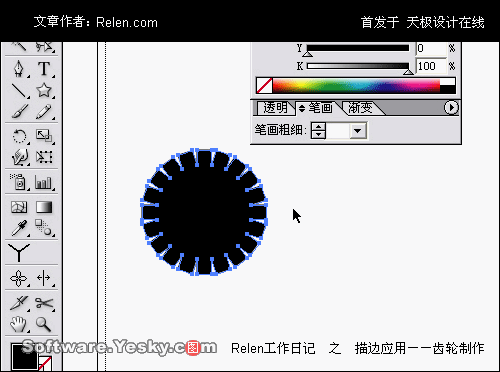

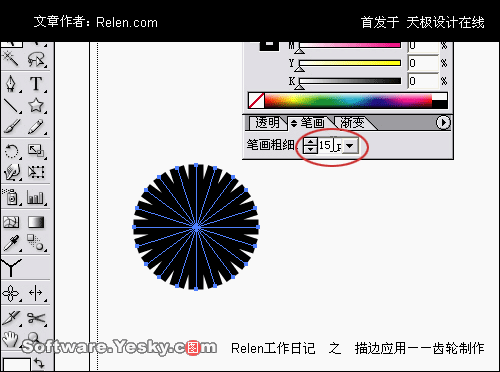

给这个星形描边，在笔画面板中填写15pt。

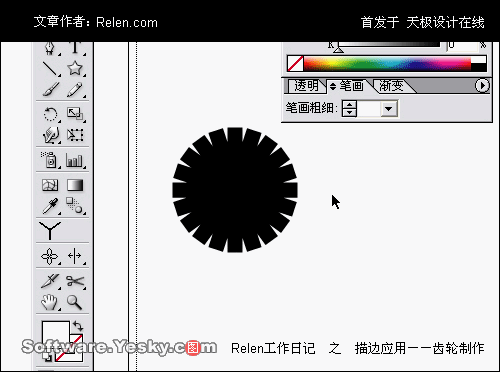

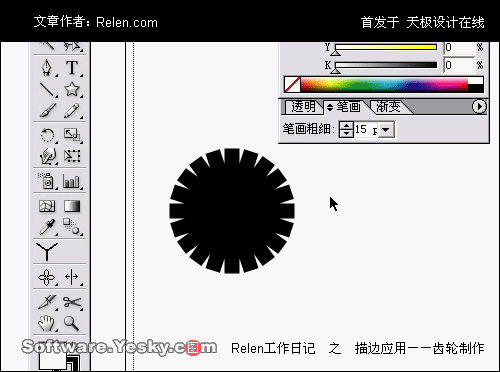

如此粗的描边，形成了齿轮效果。

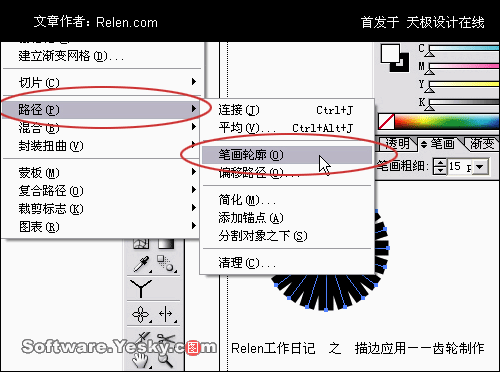

再次选择这个齿轮，在菜单中选择对象>路径>笔画轮廓

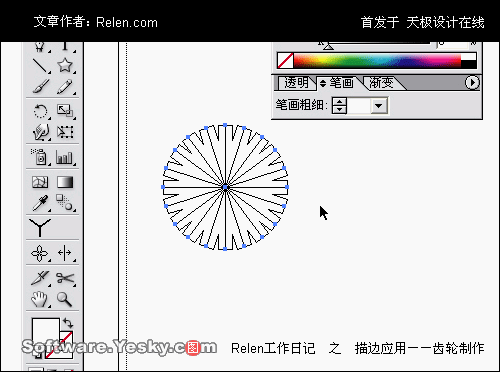

此时，原来的放射状星形的驻点结构变成了如上图中的锯齿外沿驻点结构。
(也就是说，原来的放射线条转换为外框路径)这时的星形就不见了，完全变了锯齿。

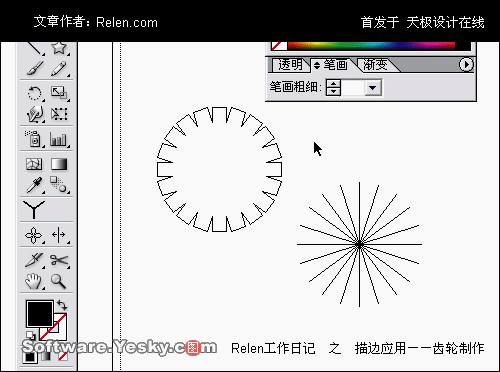

[Ctrl+Y]切换到素描模式，你会发现原放射状线条还是存在的。
把它拉出来，转换工具是生成一个新的齿轮，而星形路径并没有删除，手动删除它。
OK，齿轮外沿就完成了。
通过椭圆工具。制作出一个小的正圆形，挪动它，与齿轮外沿的中心重合。

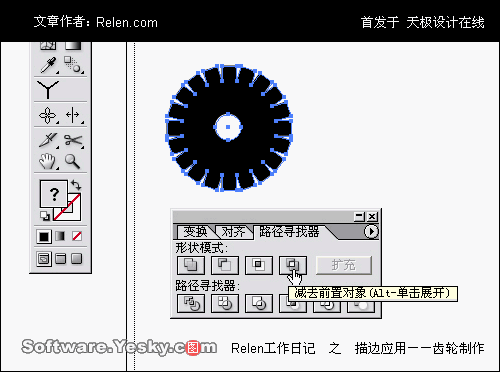

选择这两个物体，在路径寻找器上单击如上图的按钮。
这是要在齿轮外沿的图形上减去小内圆，使它们形成一个物体。
_ueditor_page_break_tag_

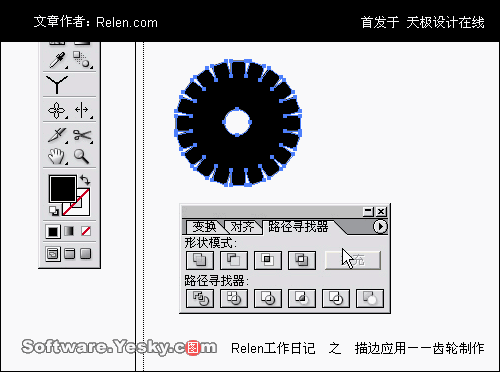

如图，当完成操作时，小圆的中心点就没有了，点击扩充按钮，完成齿轮图形。

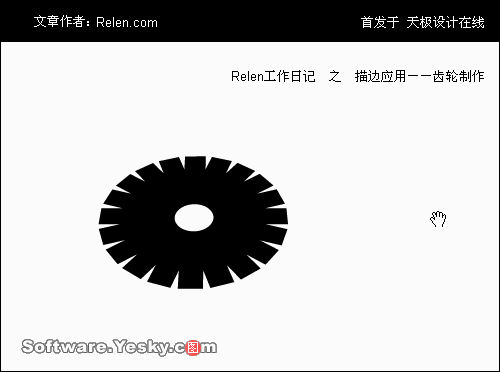

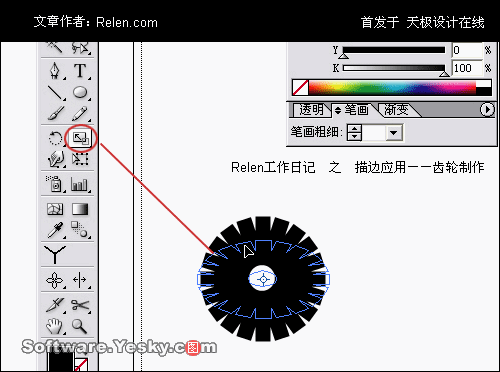

选择缩放工具，缓慢的拉伸齿轮。直至你满意的效果。
齿轮的平面图。

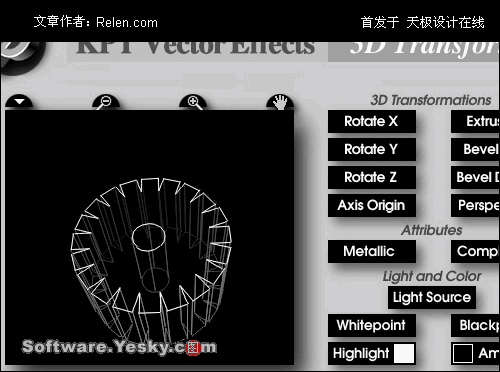

如果你有安装KPT Vectoretiects，就可以选择3D特效，对这个齿轮进行3D变形处理。如果没有，你可以通过illustrator CS软件新增功能得到3D效果的齿轮。

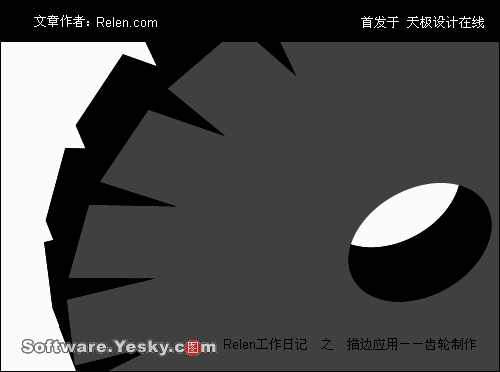

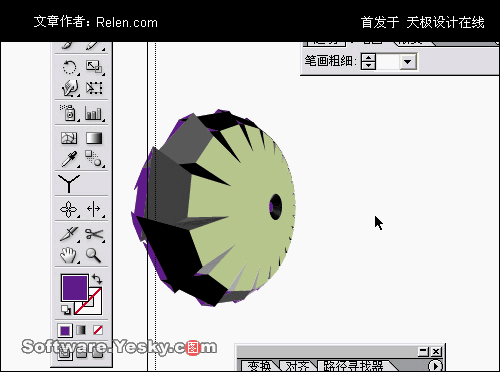

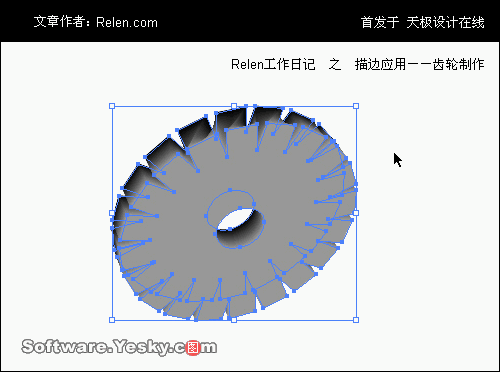

Relen随意变形得到的奇怪的齿轮。
不关怎样，即使你没有CS版的Illustrator和KPT特效，你一样可以得到它。跟着Relen进行如下操作。
复制一个单面齿轮。

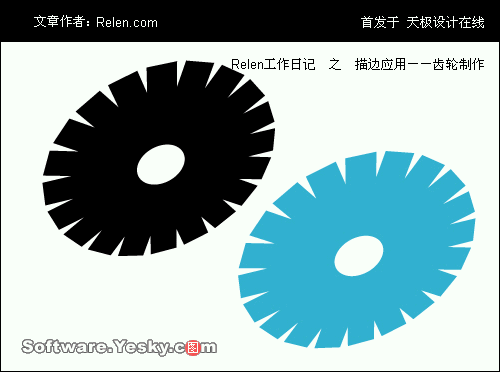

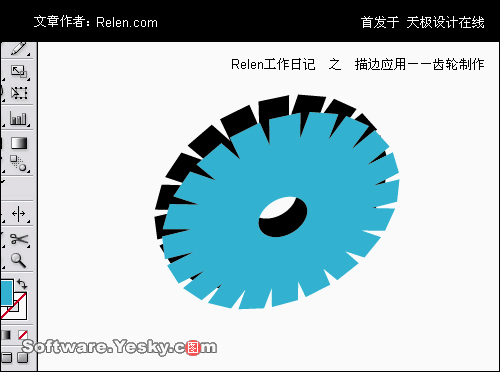

重叠它们。

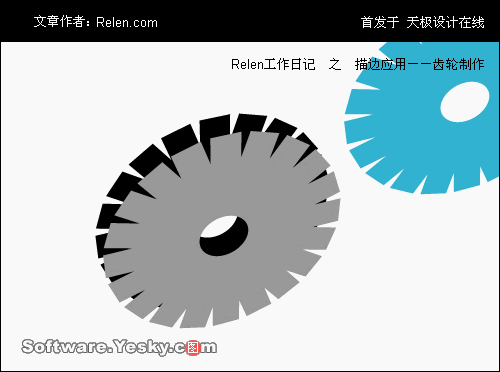

把蓝色单面的齿轮复制一个放在旁边。之后会有其他用处。

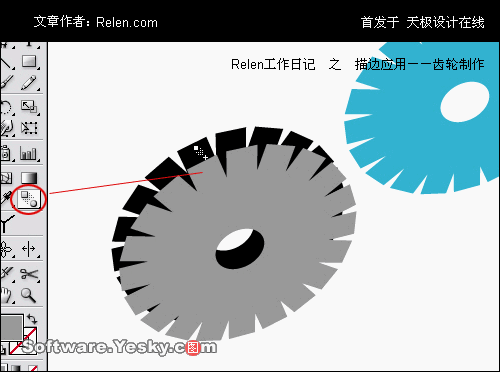

选择混合工具对两个齿轮进行色彩混合。

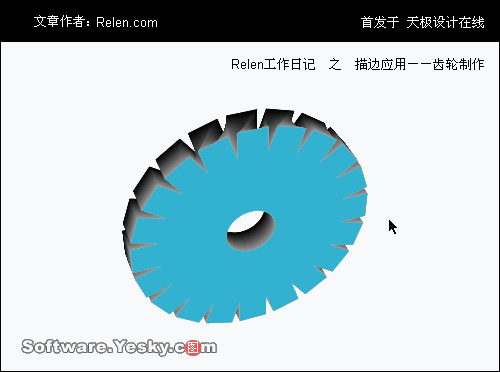

混合效果出来了。
把刚刚复制的蓝色单面齿轮重叠在最上层。

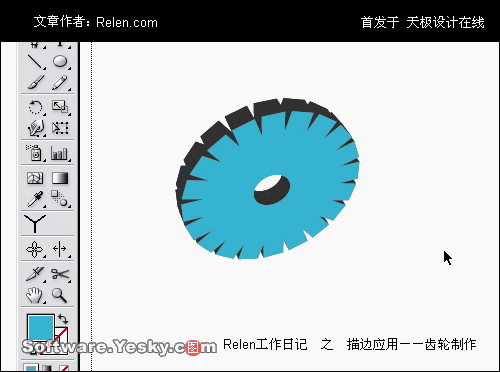

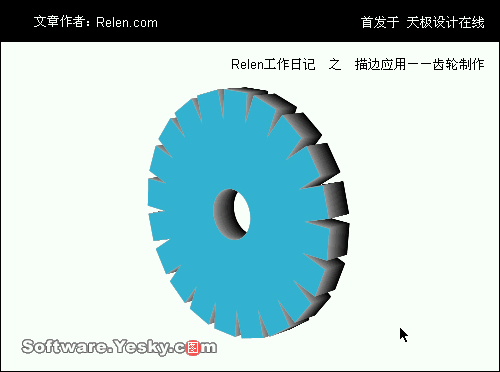

这样就可以得到一个立体的齿轮效果图了。

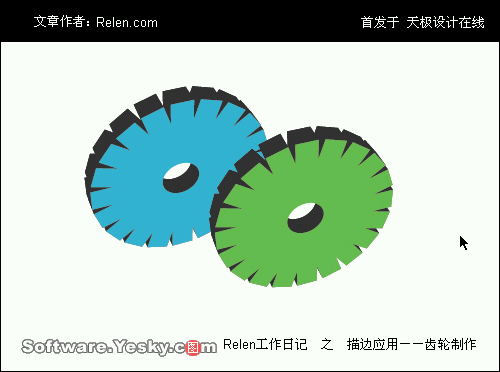

若不满意它的色彩可以进行色彩的修正。
如何?不难吧。主要是星形工具的应用，描边工具制作出齿轮，齿轮厚度是采用混合工具。把握住这几点，也许你会制作出更多图形。
