制作步骤介绍：

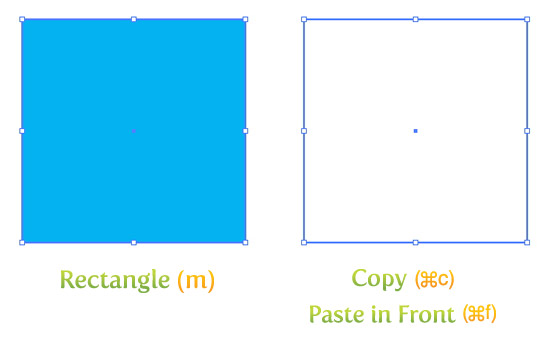

矩形 使用矩形工具创建一个5*5英寸的矩形。在矩形工具上点击弹出矩形对话框并输入尺寸，这很容易做到。然后以100%蓝绿色填充，无描边。接下来复制矩形并粘贴在前面。选中副本填充为白色并去除描边。

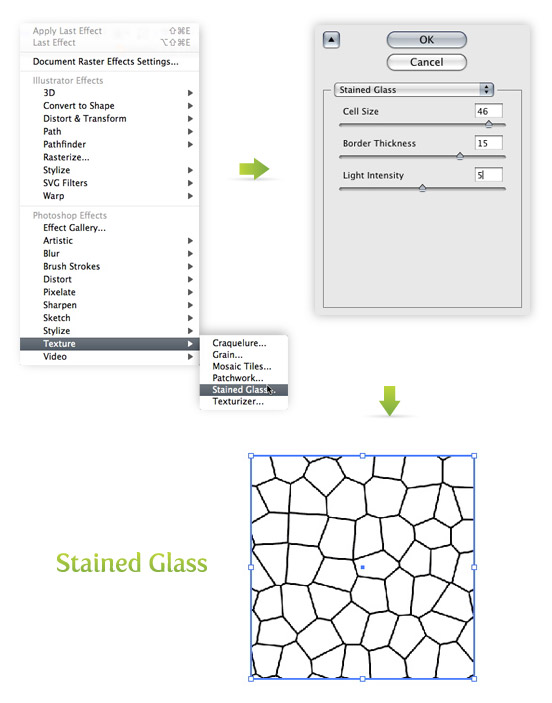

效果 选中白色矩形，使用效果-纹理-染色玻璃。当染色玻璃效果对话框弹出时，改变以下设置 单元格大小= 46 边界粗细 = 15 L光照强度 = 5

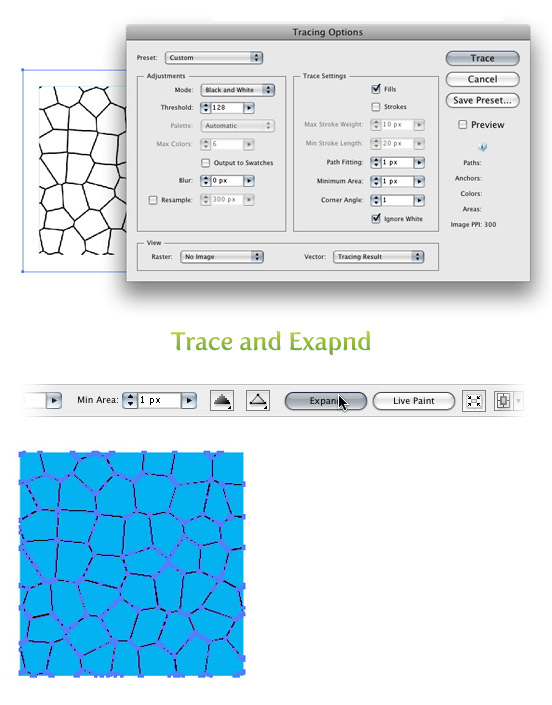

接下来，使用对象-扩展外观。保持纹理对象选中状态，控制面板默认弹出实时描摹选项。点击实时描摹按钮旁边的箭头，然后选择描摹选项。或可使用对象- 实时描摹-描摹选项。毋须改变所有选项，只须以下即可。 模式: 黑白 路径拟合: 1px 最小区域: 1px 拐角角度: 1 忽略白色: 勾选 请在描摹选项中保存预设，以便于再次调用。接着，点击工具条中的扩展按钮。

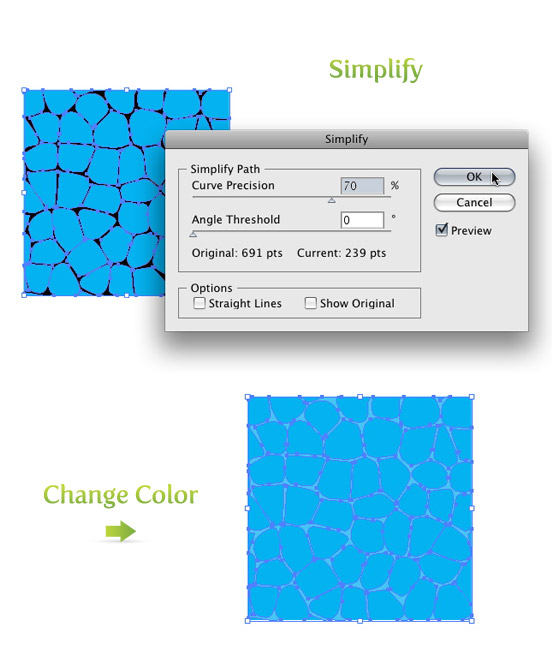

简化 选中纹理对象，使用对象-路径-简化。在简化对话框中，调节曲线精度为70%，角度阈值为0，然后点确定。接着，在颜色面板中把纹理颜色改为70%蓝绿。
_ueditor_page_break_tag_

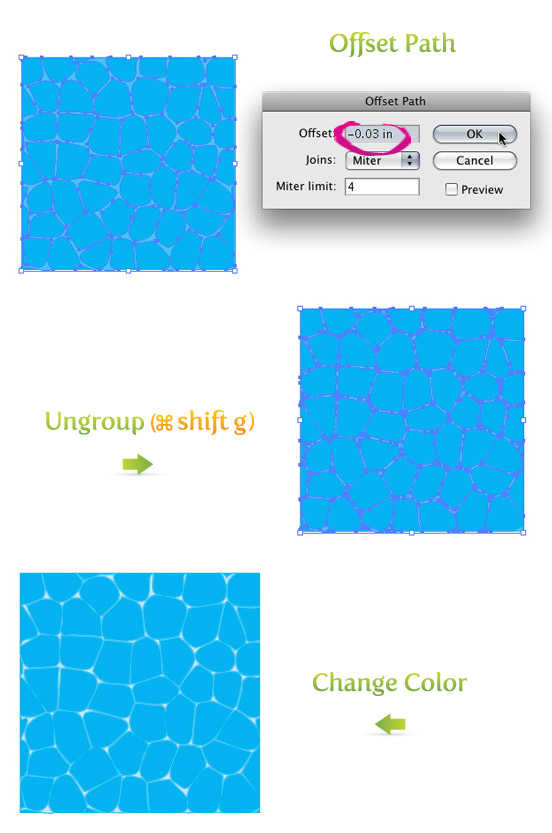

偏移路径 选中纹理对象，使用对象-路径-偏移路径，在偏移路径对话框中，改变偏移值为-0.03英寸然后确定。现在可以看见AI创建了一个相对原始路径缩小了的副本。使用对象-取消编组，把原始纹理从缩小了的纹理中解组。须解组两次。一旦解组成功，选中缩小了的纹理并把颜色改为25%的蓝绿色。

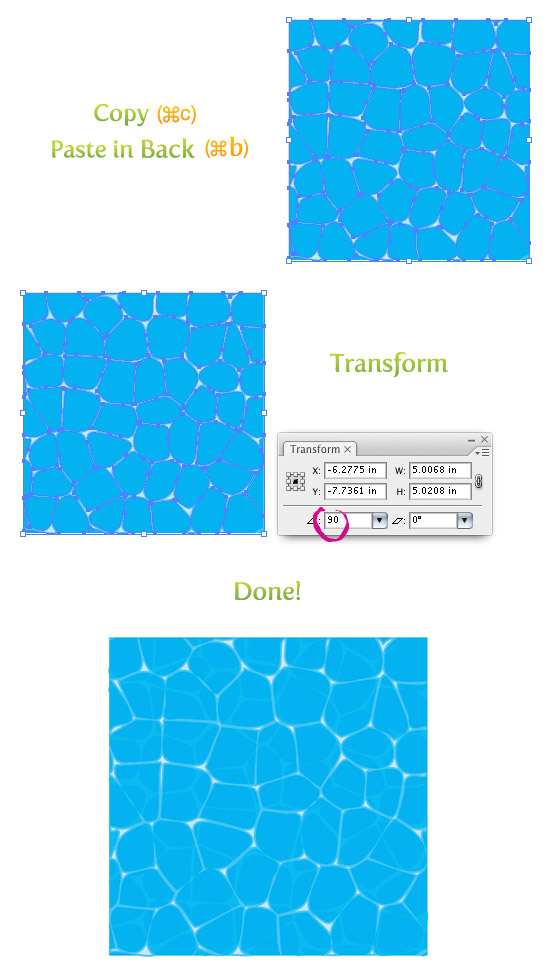

层次 为了让水波纹看起来有些层次感，复制原始纹理并粘贴在后面。旋转90度，颜色改为85%蓝绿色。现在漂亮的水波纹即制作成功了。可能不象真池子里的水那么清爽，但是至少你能画出来了。
