如何快速了解光模块?

发布时间:2016-08-24 作者:佚名 来源:互联网
如何快速了解光模块?方法/步骤一、光模块的命名规则每一个光模块厂商都有自己独特的光模块命名体系,通过对比几家光模块厂家产品命名规则后发现,业界厂商对光模块的命名如出一辙。了解光模块命名规则就能读懂光模块产品名称中所包含的全部信息。图1就光模块

如何快速了解光模块?

方法/步骤

一、光模块的命名规则

每一个光模块厂商都有自己独特的光模块命名体系,通过对比几家光模块厂家产品命名规则后发现,业界厂商对光模块的命名如出一辙。了解光模块命名规则就能读懂光模块产品名称中所包含的全部信息。图1就光模块产品的命名规则进行了分解,其他光模块厂商产品名称上大体包括了下面的信息或部分信息。

如何快速了解光模块?   全福编程网
如何快速了解光模块?

二、光模块的主要类型

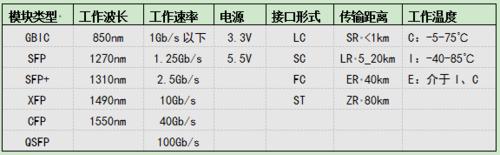

随着数据流量和带宽的需求与日俱增,光模块更新换代速度也越来越快。光模块类型很多,包括1×9、SFF、SFP、GBIC、XENPAK、XFP、SFP+以及10G以上光模块等等。市场的主流光模块已发展到千兆速率以上,10G及以上光模块的需求逐渐增长。通过比较SFP、SFP+和XFP光模块,获得以下结论:

1、SFP+比XFP 外观尺寸更小;

2、SFP+可以和同类型的XFP直接连接;

3、SFP+和XFP 都是10G 的光纤模块,且与其它类型的10G 模块可以互通;

4、因为体积更小SFP+将信号调制功能,串行/解串器、MAC、时钟和数据恢复(CDR),以及电子色散补偿(EDC)功能从模块移到主板卡上;

5、XFP 遵从的协议:XFP MSA 协议;

6、SFP协议规范:IEEE802.3、SFF-8472 ;

7、SFP+遵从的协议:IEEE 802.3ae、SFF?431、SFF?432

如何快速了解光模块?

三、光纤接口的主要类型

光纤接口是用来连接光纤线缆的物理接口,常见的有SC、LC、FC、ST等几种类型。不同的光模块对应的光纤接口不尽相同。1×9及GBIC光模块通常采用SC光纤接口,而SFP和XFP封装形式的光模块通常采用LC光纤接口。
