本实例的完成效果。
图3-50 本实例完成效果
3.3.1 技术提示
画面中建筑物较多，正确的把握透视关系非常重要，在绘制过程中可以借助辅助线来确认和校正透视角度。由于该实例需要重复绘制大量的路径图形，图形的颜色填充也相对简单，为了节省读者的学习时间，所以一些相对简单机械的操作在书中将简略讲述，某些操作可以直接导入光盘素材文件进行实例制作。如图 3-51所示，为本实例的制作流程。
图3-51 本实例制作流程
3.3.2 制作步骤：绘制地面与天空背景
(1)启动CorelDRAW，新建一个空白文档，参照图3-52所示设置文档属性。
图3-52 设置文档属性
(2)选择工具箱中的
"矩形"工具，配合使用

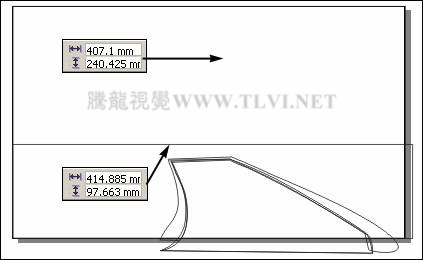

"贝塞尔"工具，在视图中绘制天空和路面的轮廓图形，如图3-53所示。读者也可以执行"文件"→"导入"命令，导入本书附带光盘Chapter-03"路面轮廓.cdr"文件，将其放到页面中。
图3-53 绘制天空和路面轮廓

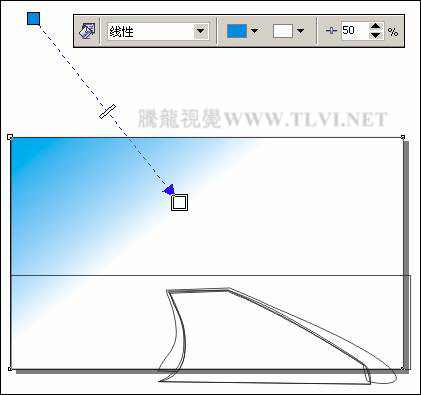

(3)选择如图3-54所示的矩形，选择工具箱中的
"交互式填充"工具为其填充从青色到白色的渐变填充，作为天空图形。
图3-54 填充天空_ueditor_page_break_tag_
(4)选择工具箱中的

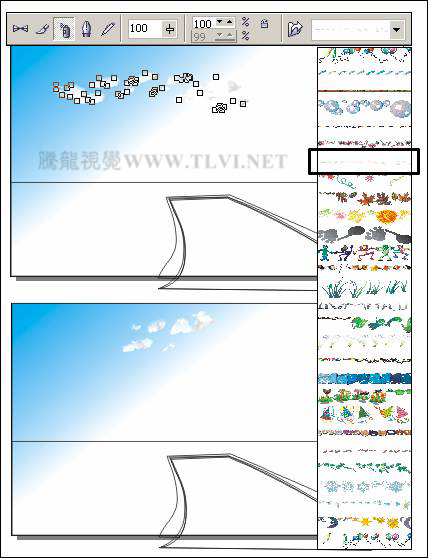

"艺术笔"工具，参照图3-55所示设置属性栏，然后在视图中喷涂图案，依次按下、键拆分艺术样式并取消组合，将拆分出的路径和多余图形删除。
图3-55 喷涂图案并拆分调整
(5)使用"挑选"工具依次选择路面和街道图形，然后选择工具箱中的

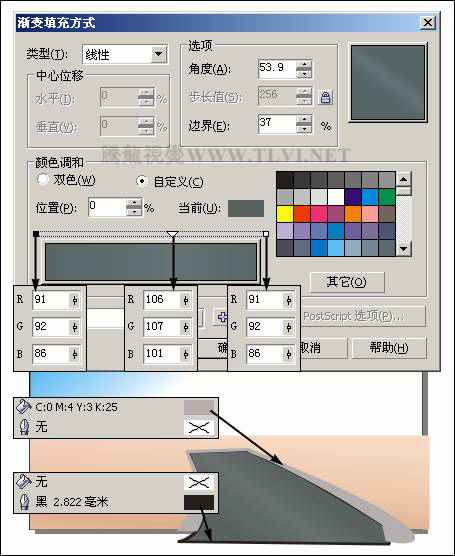

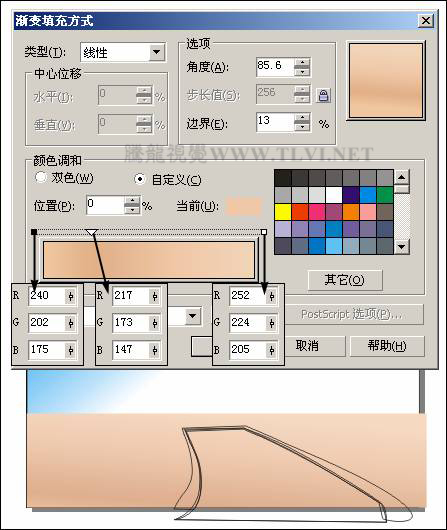

"填充"工具，在弹出的工具条中单击"渐变填充"工具按钮，在弹出的对话框中进行设置，对路面和街道填充颜色，如图3-56、3-57所示。
图3-56 对路面填充渐变
图3-57 对街道填充渐变
3.3.3 制作步骤：绘制建筑

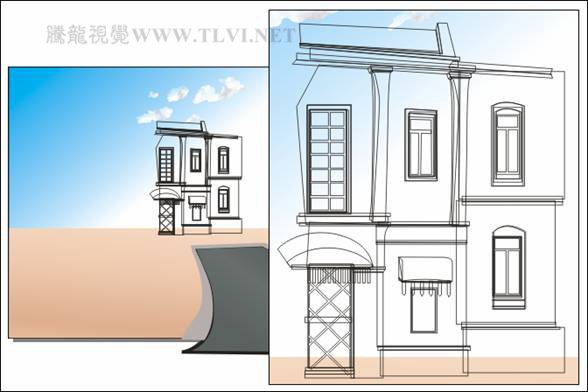

(6)选择工具箱中的"矩形"工具，配合使用"贝塞尔"工具，在视图相应位置绘制房子的轮廓图形，如图3-58所示。
图3-58 绘制作房子轮廓图形
(7)另外读者可以将本书附带光盘Chapter-03"街道建筑轮廓.cdr"文件导入，将其放置于页面空白处，并取消图形群组，然后复制相应的图形至绘图页面中即可。在后面的制作过程中，读者也可以使用该步骤中导入的图形，更快捷地完成图形的效果。

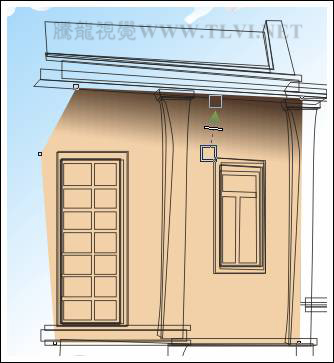

(8)使用"挑选"工具选择房子的一个墙面，然后使用"交互式填充"工具，参照图3-59所示为其填充从土黄色(R247、G214、B180)到深褐色(R69、G48、B31)的渐变颜色。
提示：通过巧妙的对墙面图形填充渐变色，绘制出受房檐图形阴影影响的墙面效果。使墙面图形更为生动，。
图3-59 填充墙面颜色_ueditor_page_break_tag_
(9)接着参照以上的制作方法，对房子的其他墙面和细节部分进行填充。读者可以将本书附带光盘Chapter-03"房屋效果图.cdr"文件导入，取消图形群组，然后复制相应的图形至绘图页面中即可。效果如图3-60所示。
图3-60 填充墙面和细节
(10)参照图3-61所示再次绘制右侧的房子轮廓图形，并参照图3-62所示对墙面和细节进行填充。
图3-61 绘制房子轮廓图形
图3-62 对房子填充颜色

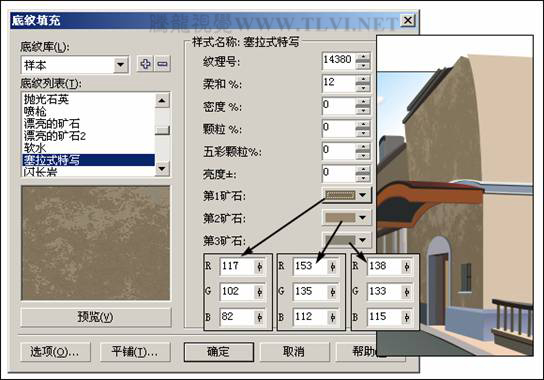

(11)选择右侧房子的墙面，然后单机工具箱中的"填充"工具，在弹出的工具条中单击"纹理填充对话框"工具按钮，在弹出的对话框中进行设置，对墙面填充纹理效果。如图3-63所示。
图3-63 填充纹理_ueditor_page_break_tag_

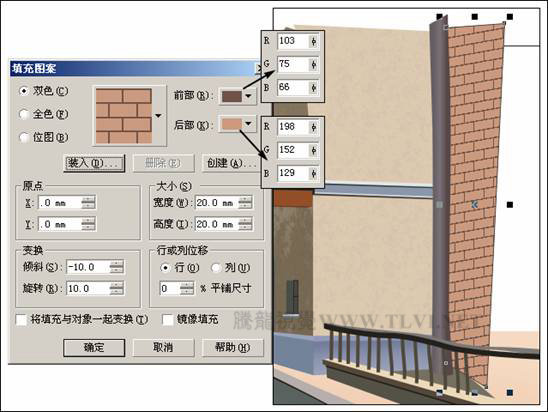

(12)使用相同的方法对侧面墙壁填充纹理。然后选择右侧突出的墙面，选择工具箱中的"填充"工具，在弹出的工具条中单击"图案填充对话框"工具按钮，参照图3-64所示对其填充图案。
图3-64 填充图案
(13)接着再参照图3-65所示绘制房子的窗户和装饰图形，完成右侧房子的绘制。
提示：在绘制窗户和装饰图形时，可以先绘制图形并执行"效果"→"添加透视点"命令，对图形进行编辑调整，制作出图形的透视效果。然后配合使用"交互式立体化"工具，为图形添加立体化效果。
图3-65 绘制房子其他图形

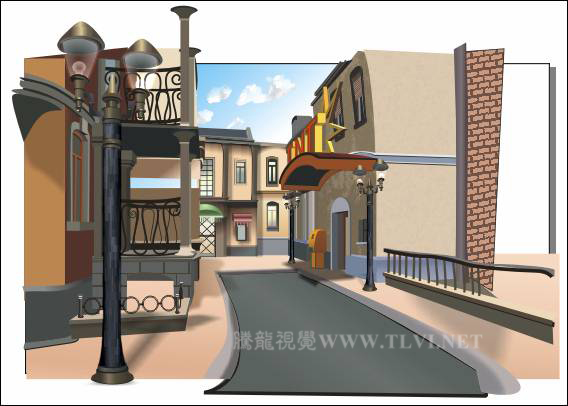

(14)然后参照以上的制作方法，在视图左侧绘制房子轮廓图形，并为其填充颜色，如图3-66所示。
图3-66 绘制左侧房子并填充颜色
3.3.4 制作步骤：添加场景中的细节

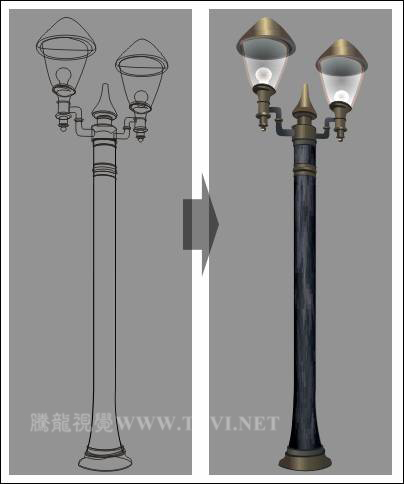

(15)接下来制作路灯。首先参照图3-67所示绘制路灯的轮廓图形，然后再分别对其填充颜色。读者也可以将本书附带光盘Chapter-03"路灯.cdr"文件导入到文档中使用。
图3-67 绘制路灯
提示：在这里为了便于观察制作效果，暂时为图形添加一个灰色的背景。

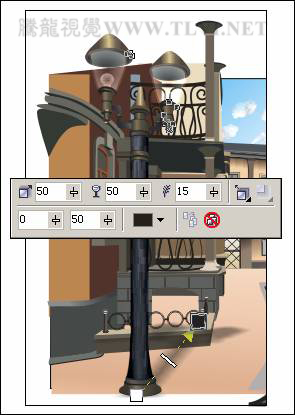

(16)将组成路灯的相关图形全部选择，按下键将其群组，并将群组对象放置在视图相应位置，然后选择工具箱中的
"交互式阴影"工具，为路灯添加阴影效果，如图3-68所示。
图3-68 添加阴影效果_ueditor_page_break_tag_
(17)参照图3-69所示将路灯复制两个，并分别调整其大孝角度和阴影方向。
图3-69 复制图形并调整
(18)使用"贝塞尔"工具在视图中绘制不规则图形，并填充为任意颜色，然后使用"交互式阴影"工具为其添加阴影。完毕后按下键拆分阴影，并将原图形删除，将拆分后的阴影放置到适当位置，接着将阴影复制，并调整其大小，如图3-70所示。
图3-70 绘制图形并添加阴影
(19)使用"挑选"工具，将两个阴影同时选择，执行"效果"→"图框精确剪裁"→"放置在容器中"命令，当鼠标变成黑色箭头时单击后面土黄色墙面，将阴影放置到墙面中，作为墙面的暗部，效果如图3-71所示。
图3-71 执行图框精确剪裁
(20)使用相同的制作方法参照图3-72所示在视图中制作其他的阴影及暗部图像效果。
提示：为其他图形添加阴影及暗部图像，使整个画面更为生动、逼真。
图3-72 制作阴影效果

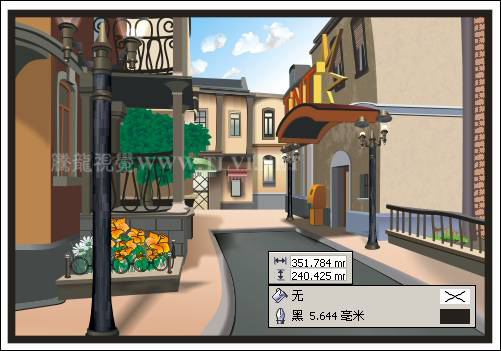

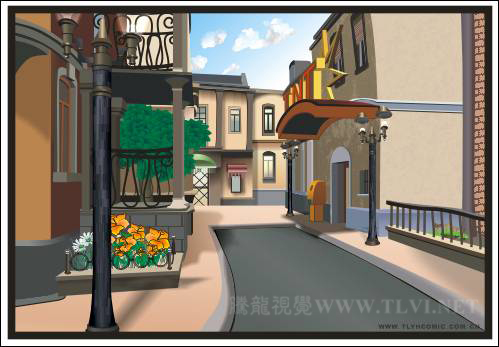

(21)接着在视图中添加树、花、草等装饰图形。完毕后使用"矩形"工具，在视图中绘制一个矩形，然后使用"挑选"工具将除矩形外的所有图形全部选择，通过图框精确剪裁的方法，将所绘制的图形放置到矩形当中，并设置矩形的轮廓宽度，效果如图3-73所示。
图3-73 添加装饰并执行图框精确剪裁
(22)最后在视图中添加相关的文字信息，完成该实例的制作，效果如图3-74所示。如果读者在制作过程中遇到什么问题，可打开本书附带光盘Chapter-03"街道场景.cdr"文件进行查看。
图3-74 完成效果
