该CDR实例教程制作的是一幅电脑产品宣传海报，通过绘制简单、生动的电脑图形，再加以轻快、活泼的色调，使整个画面给人来带科技、时尚、前卫的视觉感受。图12-2所示为本实例完成效果。
图12-2本实例完成效果
技术提示

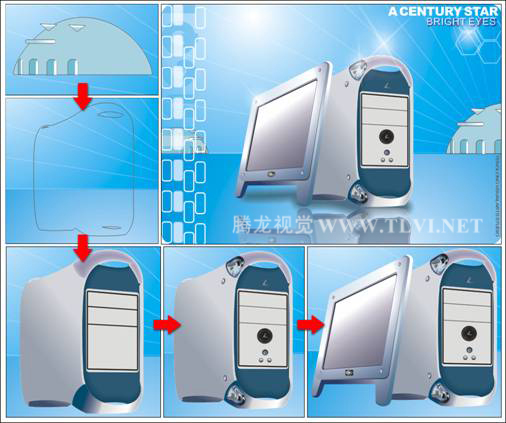

该实例主要通过绘制准确的图形轮廓并填充颜色，从而制作出生动、形象的电脑图形。在绘制轮廓图形时主要使用了"贝塞尔"工具，并配合使用"形状"工具对其进行编辑调整，从而绘制出准确的轮廓图形。图12-3出示了本实例的制作流程图。
图12-3本实例制作流程
制作步骤
1.制作海报背景
(1)启动CorelDRAW，新建一个工作文档，单击属性栏中的"横向"按钮，将页面横向摆放，其他参数保持默认设置。

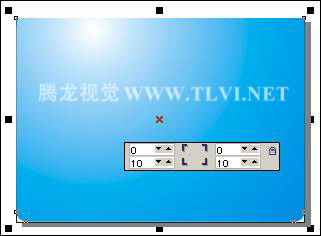

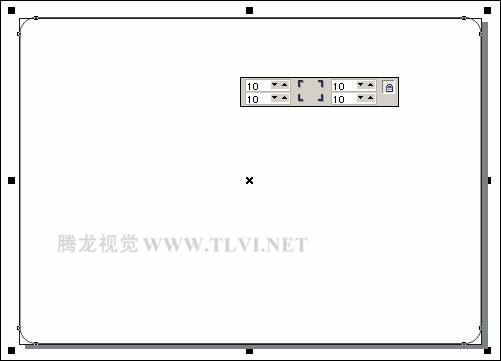

(2)双击工具箱中的"矩形"工具，创建一个与页面等大的矩形对象，接着参照图12-4所示在属性栏中设置矩形的边角圆滑度。
图12-4绘制圆角矩形

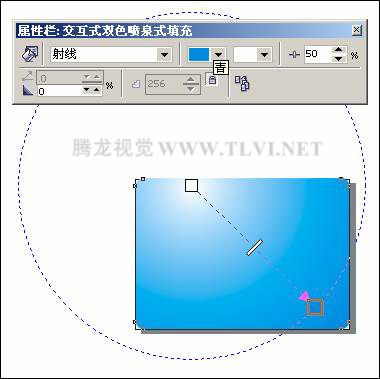

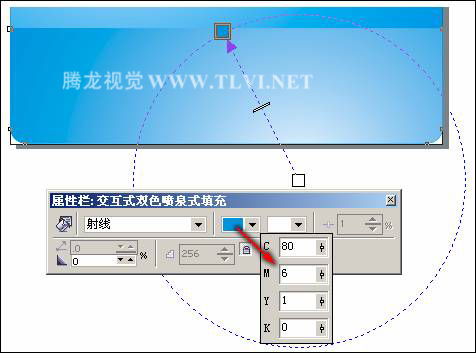

(3)确定矩形为选择状态，使用"交互式填充"工具，参照图12-5所示为矩形填充射线渐变色。然后在页面中拖动控制点对渐变的大小和中心点进行调整，接着再将矩形的轮廓颜色设置为无。
图12-5设置渐变色
(4)使用"选择"工具，将矩形选中，然后按下小键盘上的<+>号键，将该矩形原位置再制，在属性栏中再对其边角圆滑度参数进行设置，如图12-6所示。
图12-6调整再制矩形_ueditor_page_break_tag_

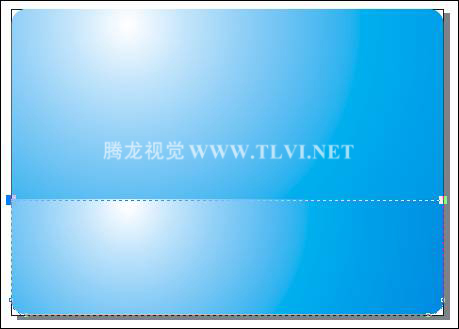

(5)按下键将调整后的矩形转换为曲线对象，使用"形状"工具框选上部的两个节点，结合键盘上的<↓>方向键，向下移动节点的位置，如图12-7所示。
图12-7调整节点位置
(6)使用工具箱中的"交互式填充"工具，对曲线图形的填充效果进行调整，如图12-8所示。
图12-8调整渐变色

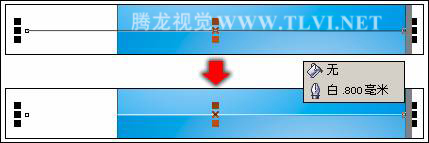

(7)使用"贝塞尔"工具，在页面中调整后的曲线图形的右上角单击，定义一点，然后按下键在页面的左侧单击，绘制一条水平直线，并设置轮廓色和轮廓宽度，如图12-9所示。
图12-9绘制直线

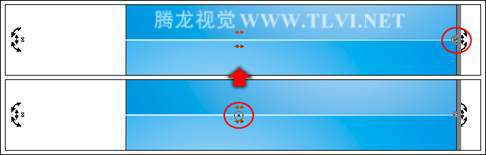

(8)确定绘制的直线为选择状态，执行"排列"→"将轮廓转换为对象"命令，将轮廓转换为对象，接着将生成的无填充和轮廓的曲线删除。然后将白色曲线图形原位置再制，使用
"选择"工具在上面单击，出现旋转控制柄，将中心控制点的位置调整到曲线的右端，如图12-10所示。
图12-10调整中心控制点的位置

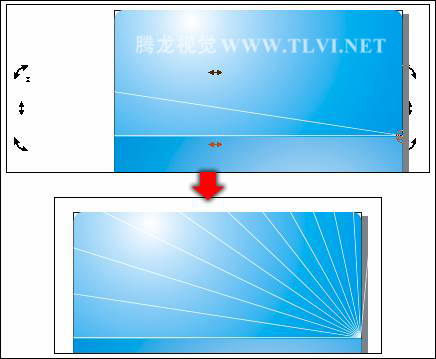

(9)拖动旋转控制柄，更改再制图形的角度，然后连续按下键将直线图形旋转再制多个，如图12-11所示。
图12-11旋转再制图形

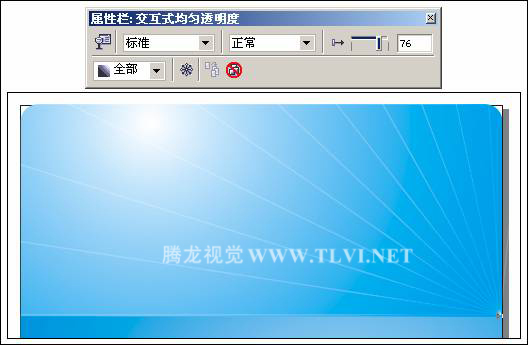

(10)将页面中的白色线条全部选中，然后按下键将其群组。使用"交互式透明"工具，为群组对象添加透明效果，如图12-12所示。
图12-12设置透明效果

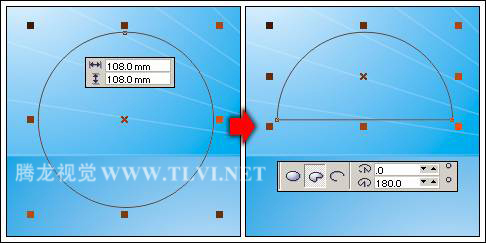

(11)选择工具箱中的"椭圆"工具，在页面中按下键的同时拖动鼠标，绘制一个正圆图形，然后对属性栏中的参数进行设置，将其调整为半圆，如图12-13所示。
图12-13绘制半圆_ueditor_page_break_tag_

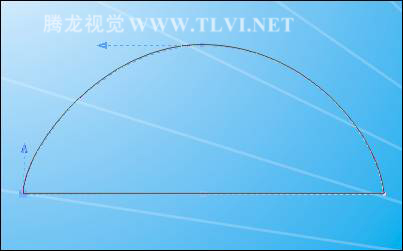

(12)按下键将半圆图形转换为曲线对象，然后使用"形状"工具，对曲线的形状进行调整，如图12-14所示。
图12-14调整半圆形状

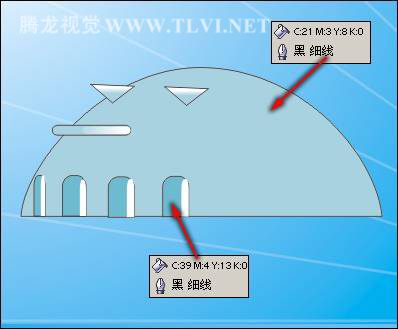

(13)将曲线图形填充为淡蓝色，然后参照前面绘制图形的方法，在图形上制作出其他图形效果，并为部分图形填充渐变色，完成房子图形的绘制，如图12-15所示。
图12-15制作房子图形

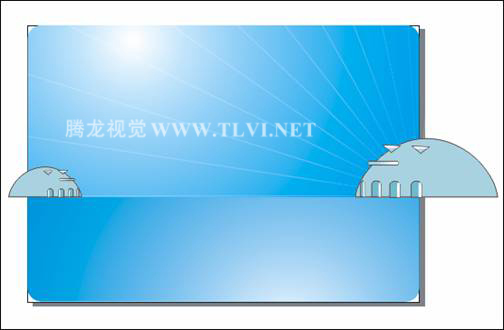

(14)使用"选择"工具，框选制作的房子图形，按下键将其群组，调整其位置至页面的右侧，接着将其再制，单击属性栏中的"镜像"按钮，将其水平镜像，并调整图形的大小和位置，如图12-16所示。
图12-16再制并调整图形

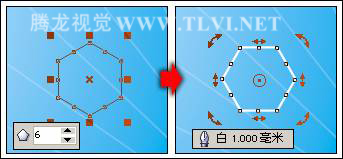

(15)选择工具箱中的"多边形"工具，在属性栏中将"星形及复杂星形的多边形点或边数"选项参数设置为6，按下键的同时在页面中绘制六边形，接着设置其轮廓色和轮廓宽度，并调整六边形的角度，如图12-17所示。
图12-17绘制多边形

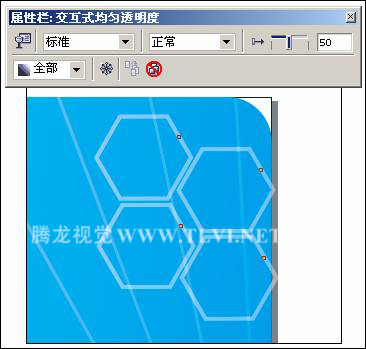

(16)调整六边形的大小和位置，接着将其再制三个，分别调整再制图形的位置。完毕后将四个六边形群组，然后使用"交互式透明"工具，参照图12-18所示为图形添加透明效果。
图12-18调整图形并添加透明效果
(17)使用"选择"工具，将页面中除背景图形外的其他图形选中，执行"效果"→"精确剪裁"→"放置在容器中"命令，当鼠标出现黑色箭头时单击背景图形，将选中的图形放置到背景图形中，如图12-19所示。
提示：执行完"放置在容器中"命令之后，还需要在图形上右击鼠标，从弹出的菜单中执行"编辑内容"命令，按下键全选图形，将图形调整到原来位置，完毕后在选中的图形上右击，从弹出的菜单中执行"完成编辑这一级"命令，完成对图形的编辑。
图12-19精确剪裁图形
2.制作电脑图形

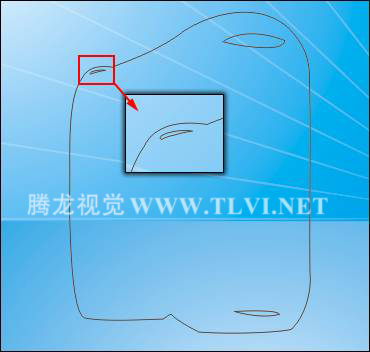

(1)执行"工具"→"对象管理器"命令，打开"对象管理器"泊坞窗，单击泊坞窗底部的"新建图层"按钮，新建"图层2"。使用"贝塞尔"工具，在页面中绘制出电脑机箱的轮廓路径，如图12-20所示。
(2)调整其位置
图12-20 绘制曲线图形

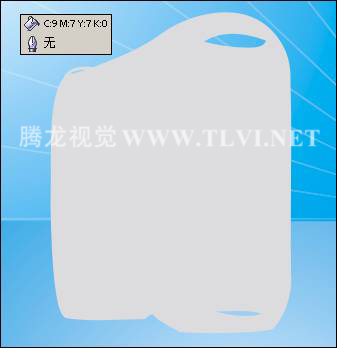

(3)使用"选择"工具，将绘制的几个曲线图形同时选中，然后单击属性栏中的"结合"按钮，对图形进行结合，接着将其填充为灰色，轮廓色设置为无，如图12-21所示。
图12-21 结合图形并填充颜色_ueditor_page_break_tag_
(4)接下来参照图12-22所示，绘制出机箱的正面图形，然后将其再制，并调整再制图形的大孝位置和颜色。
图12-22 绘制机箱正面图形

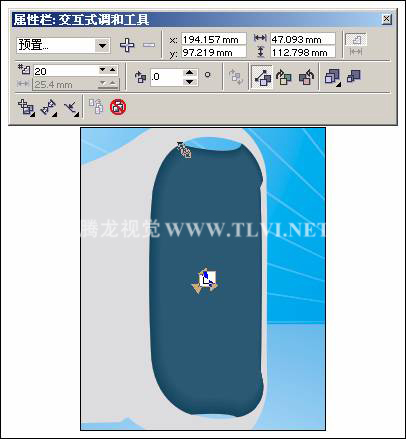

(5)选择工具箱中的"交互式调和"工具，在两个图形之间添加调和效果，如图12-23所示。
图12-23 添加调和效果

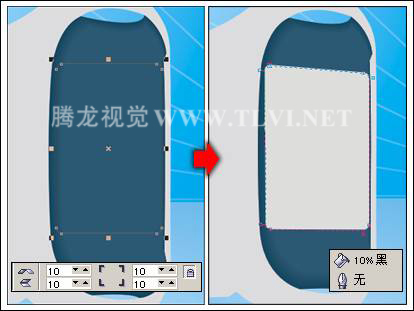

(6)使用"矩形"工具，在机箱的正面绘制一个圆角矩形，然后将矩形转换为曲线，使用"形状"工具，对部分节点的位置进行调整，如图12-24所示。
图12-24 绘制圆角矩形
(7)将灰色图形原位置再制，然后对再制图形的大小和位置进行调整，接着将其填充色设置为无，并对轮廓色和轮廓宽度进行调整，如图12-25所示
图12-25 再制并调整图形

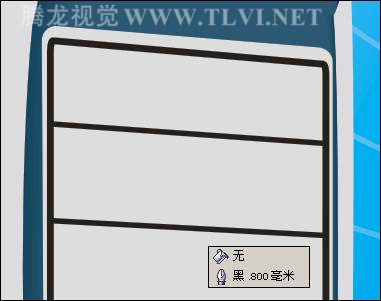

(8)使用"贝塞尔"工具在机箱正面图形上绘制两条直线，并设置其轮廓宽度，如图12-26所示。
图12-26 绘制直线

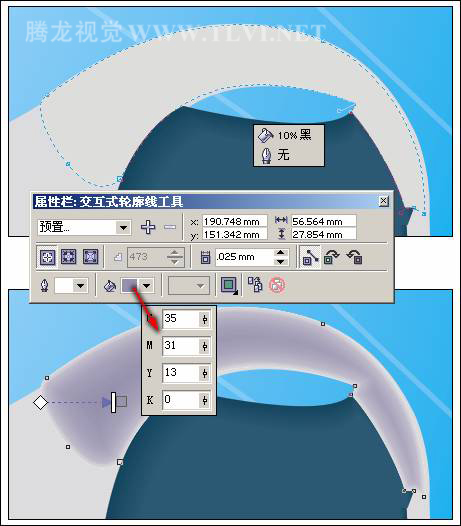

(9)接下来在机箱的上端绘制曲线图形，然后使用"交互式轮廓图"工具，为图形添加轮廓图效果，如图12-27所示。
图12-27 绘制图形并添加轮廓图效果

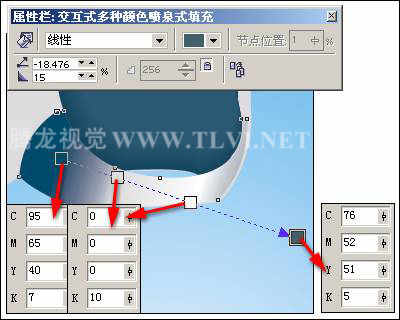

(10)参照图12-28所示，绘制出机箱底部的图形，然后使用"交互式填充"工具，为其填充渐变色，并设置轮廓色为无。
图12-28 绘制机箱下部图形_ueditor_page_break_tag_

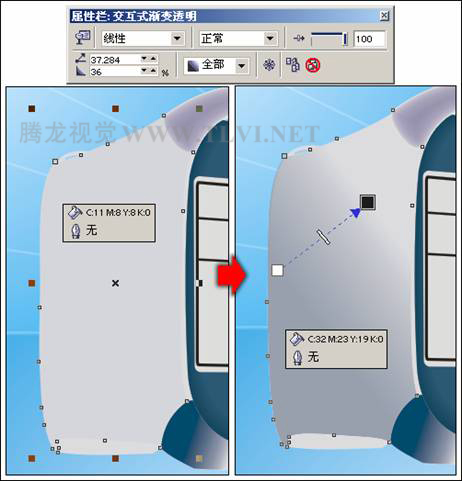

(11)下面在机箱的侧面绘制图形，完毕后将该图形原位置再制，调整再制图形的填充颜色，然后为其添加线性透明效果，如图12-29所示。
图12-29 绘制机箱侧面图形

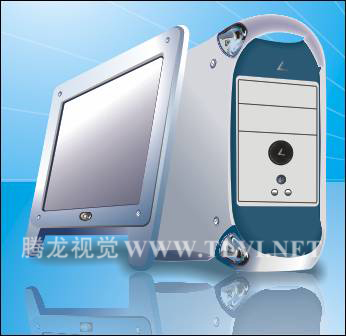

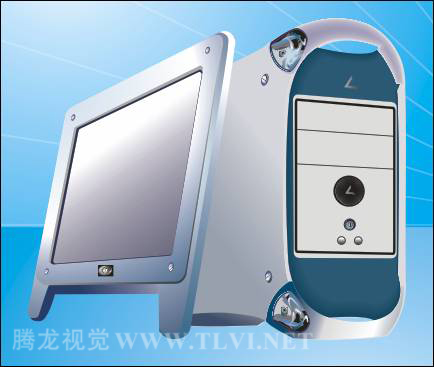

(12)参照前面绘制图形的方法，绘制出电脑机箱上的其他细节图形和显示器图形，如图12-30所示。
图12-30 绘制显示器图形

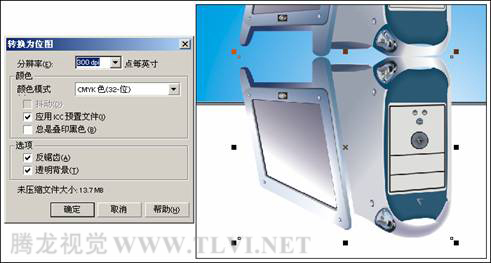

(13)将绘制完成的电脑图形群组，然后将其再制，确定再制图形的选择状态，然后单击属性栏中的"镜像"按钮，将再制图形垂直镜像，并调整图形的位置。执行"位图"→"转换为位图"命令，保持对话框的默认设置，单击"确定"按钮，将其转换为位图图像，如图12-31所示。
图12-31 转换为位图

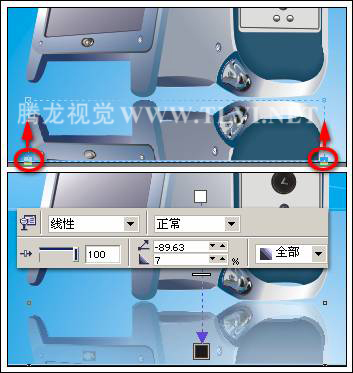

(14)保持位图的选择状态，使用"形状"工具选中底部两个节点，将其向上移动，将多余部分隐藏。然后使用"交互式透明"工具，为位图图像添加线性透明效果，制作出电脑的倒影，如图12-32所示。
图12-32 添加透明效果

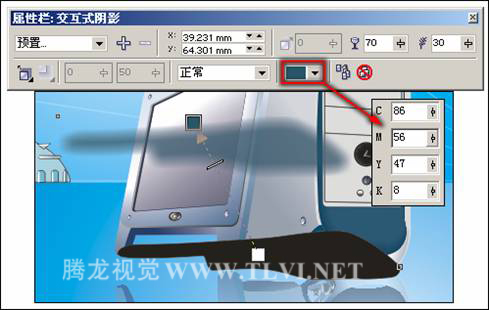

(15)参照图12-30所示，绘制一个填充任意颜色的曲线图形，然后使用"交互式阴影"工具，为图形添加阴影效果，如图12-33所示。
图12-33 绘制图形并添加阴影效果
(16)按下键将阴影拆分，然后将绘制的曲线图形删除，调整阴影图形的位置和顺序，制作出电脑的阴影效果，如图12-34所示。
图12-34 调整阴影图形
(17)最后在页面中添加相关的文字信息和装饰图形，完成实例的制作，如图12-35所示。
图12-35 完成效果
