先看下完成图吧：
图：完成图
绘制过程：

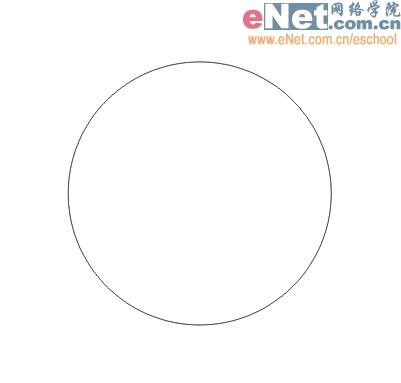

1、新建一个文件，选择椭圆工具，按住Ctrl键画出一个正圆。
图：按住Ctrl键画出一个正圆

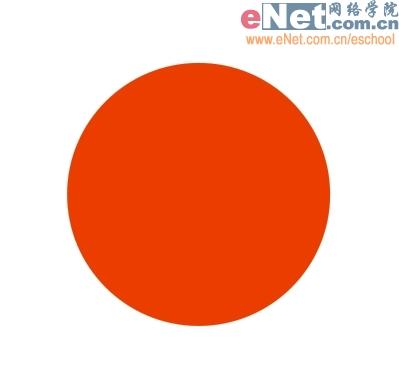

2、选中椭圆，设置填充为红色(在调色板上左键单击红色即可)，无轮廓。
图：设置填充为红色

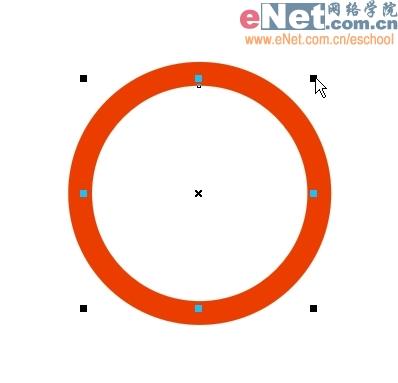

3、按住Shift键的同时，将椭圆右上角的调节块向内拖动，放开鼠标时点一下右键即可复制出一个小椭圆，给它填充白色，然后将两个椭圆一起选中，Ctrl+G群组，形成一个圆圈。
图：按住Shift键的同时，将椭圆右上角的调节块向内拖动

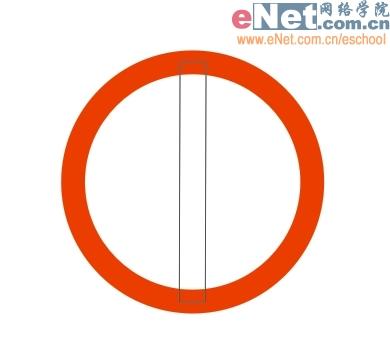

4、选择矩形工具，画出一个细长的矩形，放置在圆圈内。
图：选择矩形工具，画出一个细长的矩形

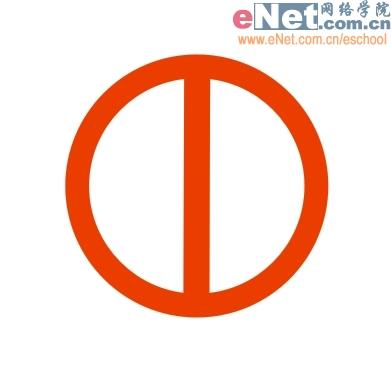

5、给矩形填充红色，效果如下。
图：给矩形填充红色

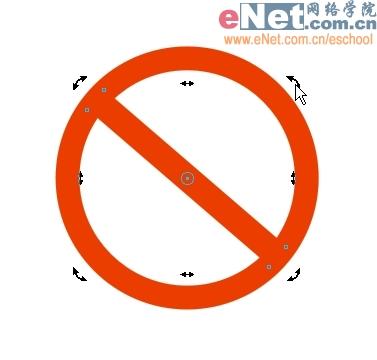

6、用挑选工具选中矩形后单击一下，当调节块变成箭头状后可旋转矩形到如下角度。
图：用挑选工具选中矩形后单击一下

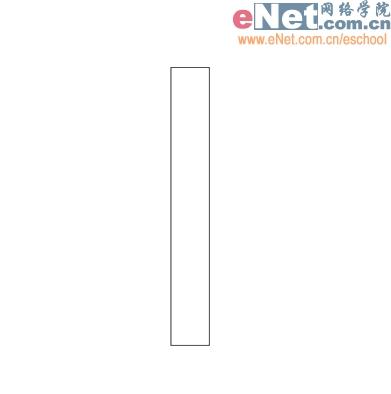

7、用矩形工具再画一个细长的矩形用来做香烟。
图：用矩形工具再画一个细长的矩形用来做香烟

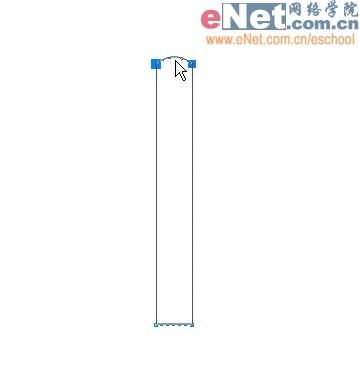

8、用形状工具选中矩形，单击右键选择“转换为曲线”，再右键单击矩形上端的线条选择“到曲线”，然后将上端调节成弧形。
图：用形状工具选中矩形
9、在选中矩形的状态下按小键盘“+”号键原地复制一个矩形，然后调整到如下大校
图：在选中矩形的状态下按小键盘“+”号键原地复制一个矩形

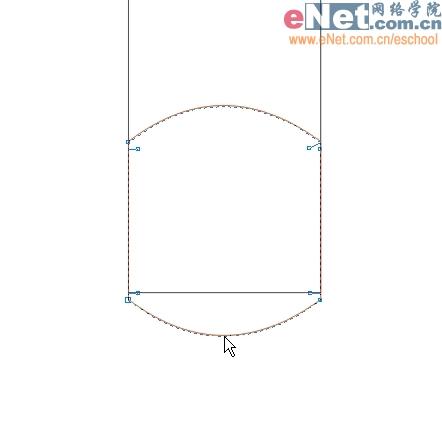

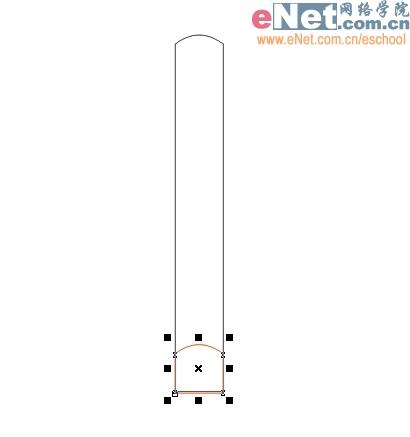

10、用形状工具右键单击小矩形下端的线条选择“到曲线”，然后将下端也调节成弧形。
图：用形状工具右键单击小矩形下端的线条选择“到曲线”

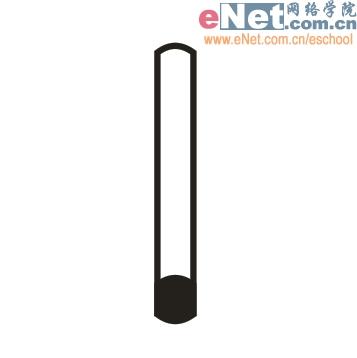

11、在属性栏中将两个矩形的轮廓宽度均设为2mm，轮廓颜色为黑，然后将小矩形填充黑色，Ctrl+G将它们群组，完成香烟。
图：在属性栏中将两个矩形的轮廓宽度均设为2mm_ueditor_page_break_tag_

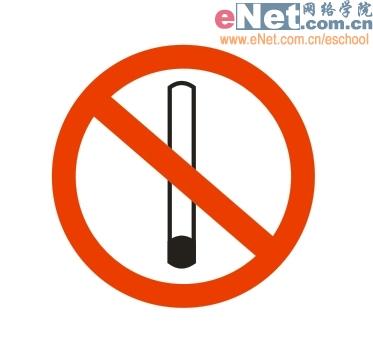

12、将画好的香烟放置在圆圈内。
图：将画好的香烟放置在圆圈内

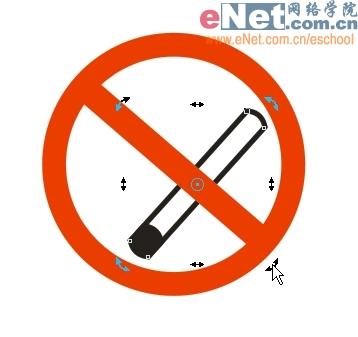

13、用挑选工具选中香烟后单击一下，当调节块变成箭头状后可旋转香烟到如下角度。
图：用挑选工具选中香烟后单击一下

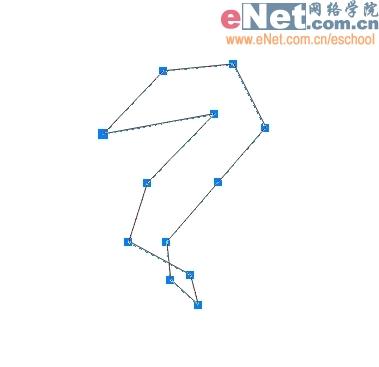

14、选择贝塞尔工具，连续单击画出烟雾的直线轮廓。
图：选择贝塞尔工具

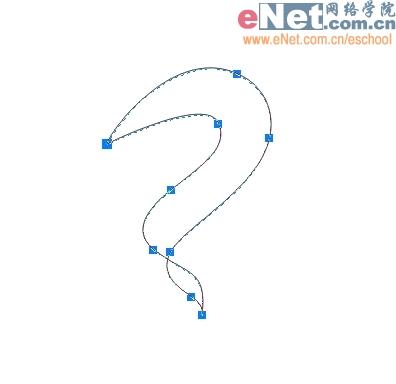

15、用形状工具选中烟雾的所有节点，CtrlQ转为曲线后，调节各个线段到如下平滑形状，在线段上双击鼠标可随时增加和删除节点。
图：用形状工具选中烟雾的所有节点
16、将烟雾的轮廓宽度也设为2mm。
图：将烟雾的轮廓宽度也设为2mm

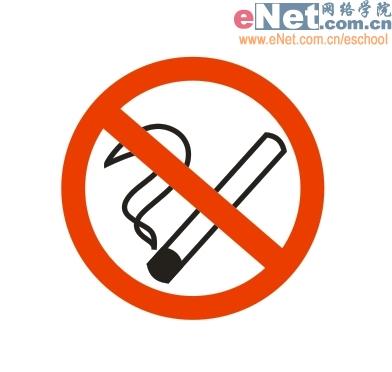

17、将烟雾放置在圆圈内如下位置。注意红色的矩形应放在香烟和烟雾层之上(Shift+Page up可将它置于最上层)。最后将它们全部选中并Ctrl+G群组。
图：将烟雾放置在圆圈内

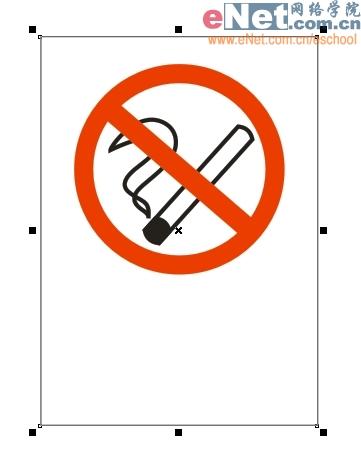

18、用矩形工具画一个大矩形。
图：用矩形工具画一个大矩形

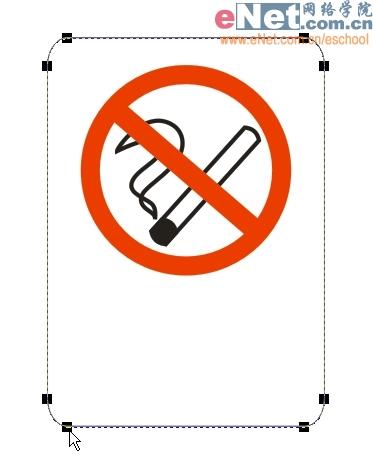

19、用形状工具按住矩形四个角上的任意一个节点拖动，即可将矩形调节成圆角。
图：用形状工具按住矩形四个角上的任意一个节点拖动

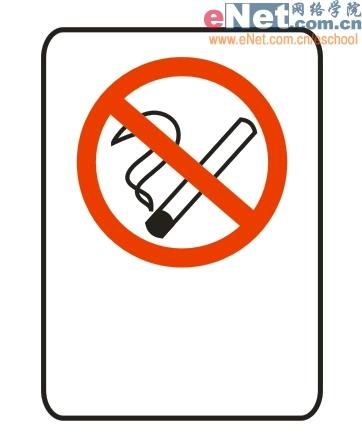

20、将大矩形的轮廓宽度设为2.5mm。
图：将大矩形的轮廓宽度设为2.5mm

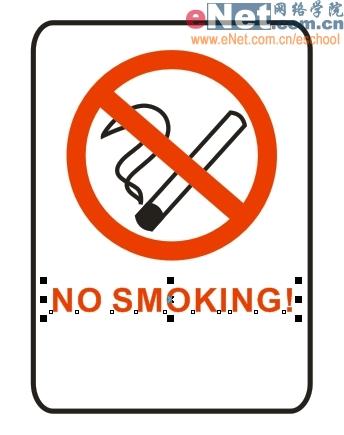

21、选择文字工具，在画面上单击一下即可输入文字，拖动节点可调整大校将文字设为红色，字体为Arial加粗。
图：选择文字工具，在画面上单击一下即可输入文字
22、用文字工具打上下面的黑色文字，Ctrl+A选中所有对象，选择菜单/排列/对齐和分布/在页面垂直居中，完成。
图：最终效果
