流程图常用于显示机构设置或表达工艺流程等方面，使其操作程序清楚、一目了然 。通过学习流程图的绘制，旨在向大家介绍CorelDRAW 10中的两个工具：Interactive Connector Tool(交互式连接工具)和Basic Shapes Tool (基本成型工具)。利用这两个工具可以方便的用连线及图框，表示流程图中各个元素间的关系， 创建各种样式的流程图。
2.1.1使用 Interactive Connector Tool(交互式连接工具)
利用连线工具，在两个对象之间创建连接线，是绘制流程图的最简单的方法。 CorelDRAW 10为我们提供了一个专门用于连线的工具Interactive Connector Tool(交互式连接工具)，其使用方法如下 ：
从工具箱中的
Freehand(手绘)工具的级联菜单中选择
Interactive Connector Tool(交互式连接工具); 在交互式连接工具属性栏中选择
Straight Connector(直线连接)或
Angled Connector(折线连接)按钮;
在要进行连接的第一个元素(如：董事会)图框的下缘单击对齐点;
移动鼠标至第二个元素(如：总经理)图框的上缘，单击对齐点，CorelDRAW将自动在两个对齐点之间 创建连接直线或折线。

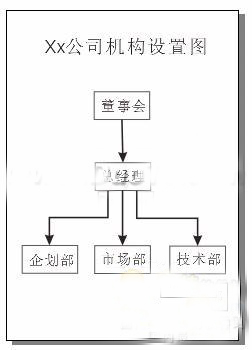

图2-1 用交互式连接工具连接的流程图
在属性栏中的
Outline Width(线条宽度)下拉列表框中设置连接线的宽度;从

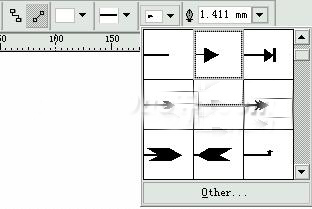

Outline Style Selector(线条样式)下拉列表框中设置线型;在Start Arrowhead Selector(起始箭头)下拉列表框和End Arrowhead Selector(终止箭头)下拉列表框中设置 连接线起始端的箭头和终止端的箭尾的形状;
图2-5
注意：但移动附着与连接线上的对象时 ，连接线也发生移动。如果某一连接线没有和任何对象连接，则它就相当于一条普通的线，而且如果连接线只 有一端与对象相连，那么它的另一端就会被固定在页面上。
技巧：在使用
Angled Connector(折线连接)的时候，绘制出来的折线上带有若干个节点，用鼠标拖动这些节点可以改变所 绘制折线的形状和长短。
2.1.2使用Basic Shapes Tool (基本图形工具.)
流程图的样式多种多样，为了使用户在短时间内创建复杂的图形对象， CorelDRAW 10 特地新增加了一组工具Basic Shapes Tool (基本图形工具)。在这组工具的图库中预存了许多 有用的现成的图形对象，如箭头、星形、插图框及流程图框等，用户只需选择相应的图形对象后，在绘图页面 中拖动鼠标即可。
在工具箱中选定
Basic Shapes Tool (基本图形工具);单击Basic Shapes Tool (基本图形工具)按钮右下角的导角，即弹出该组工具 中其他的几个工具;它们分别是
Arrow Shapes(箭头图形)、
Flowchart Shapes(流程图框)、
Star Shapes(星形)及
Callout Shapes(插图框)工具。在属性栏中单击
Perfect Shapes (图形库)按钮，即弹出该图库中的各种形状造型供用户选择;
图2-9基本图形库
Basic Shapes Tool (基本图形工具)组中其余的工具图形库展示。
图2-11 箭头图形库 图 2-12 流程图库 .图 2-13 星形图库 图2-14 插图框库

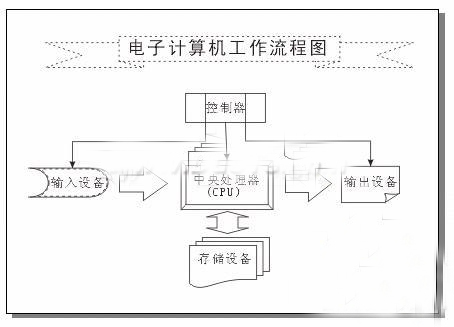

图2-8 使用基本图形工具绘制的流程图
2.1.3属性设置
要想自如的使用Interactive Connector Tool(交互式连接工具)和Basic Shapes Tool (基本图形工具)绘制图形，是离不开对相应工具栏的了解和设置的。Interactive Connector Tool(交互式连接工具)并不是只能用来画流程图，通过对它的属性栏的设置，可以绘制出多种线 段(包括实线、虚线等线型)和各种形式的箭头、箭尾;而通过对Basic Shapes Tool (基本图形工具)组的属性栏的应用设置，可以最大限度的发挥使用该组工具时的灵活性及精确性 。下面我们就一起来对这两个工具的属性进行更仔细的了解。
Interactive Connector Tool(交互式连接工具)属性栏：
图2-16 交互式连接工具的属性栏
在前面的应用中，大家已经使用过这个属性栏的部分属性设置项就不再说了，在这 里将讲解没有用过的部分属性设置项。
座标位置设置项：此选项可通过设置X值和Y值，改变选定图形中心点的位置;
图形尺寸设置项：此选项可通过设置横向值和纵向值，该变选定图形的尺寸大小 ;
图形比例设置项：此选项可通过设置横向和纵向的比例，按比例关系改变选定图 形的形状;
旋转角度设置项：在此选项中可以设置选定图形的旋转角度，使图形按照设定的 角度产生旋转;
图形反转设置按钮：单击上面的按钮可使所选图形产生水平方向的反转;单击下 面的按钮可使所选图形产生垂直方向的反转;.
Basic Shapes Tool (基本图形工具)组的属性栏
图 2-18 Basic Shapes Tool (基本图形工具)组的属性栏
Basic Shapes Tool (基本图形工具)组的属性栏与Interactive Connector Tool(交互式连接工具)属性栏差不多，只是增加了
(对象 排序)和
(封装段落文本)按钮，这两个按钮的功能将在后面的章节中介绍。
