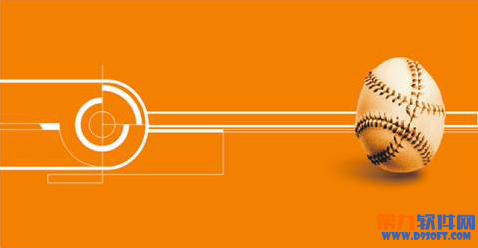

(1)大家可在网上下载一个如下图的CDR格式文件，执行"文件"→"导入"命令，导入文件，参照图3-73所示调整图形的位置。
图3-73 导入文件

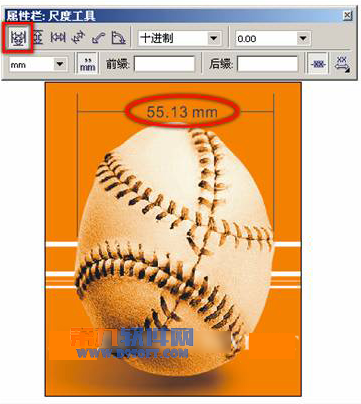

(2)选择工具箱中的"度量"工具，在属性栏中单击"自动尺度"工具按钮，在蛋壳的左侧单击鼠标，自动吸附到对齐点。移动鼠标到右侧的对齐点后单击，出现一条直线。然后再向上移动鼠标，并在直线的中点单击，即可建立一条尺寸线，并显示度量的尺寸数据，如图3-74所示。
图3-74 度量蛋壳宽度

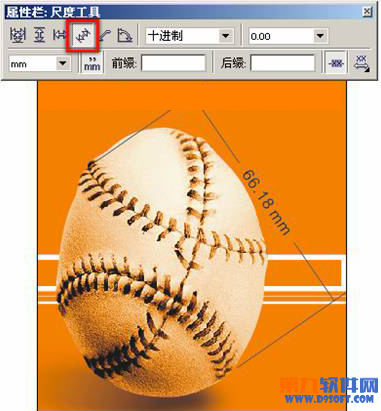

(3)按下键返回到建立尺度线前的状态，单击属性栏中的"倾斜尺度"工具。在蛋壳的左上角对齐点上单击，然后移动鼠标到右下角的对齐点上。单击鼠标并沿尺度线水平移动，将指针移动到度量的中央，再次单击就会出现倾斜度量的尺寸数值，如图3-75所示。
图3-75 建立倾斜度量线

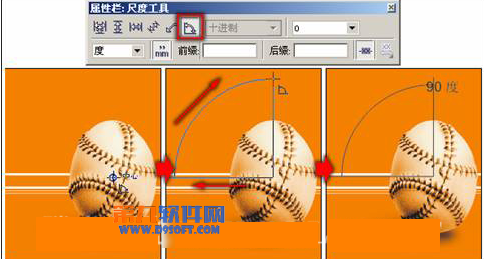

(4)再次按下键上步操作状态，在其属性栏中单击"角度尺工具"按钮，在蛋壳的中心部位单击鼠标，确定角度中心点，接着水平移动鼠标至球体的左端并单击，然后再向球体的顶端移动鼠标，在移动的过程中会看到一条弧线随着拖动做出变化，在合适的位置处单击，这样就建立了一条角度尺度线，如图3-74所示。
图3-74 使用"度量"工具

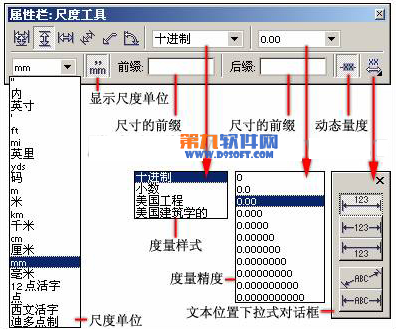

提示：在使用"度量"工具时，可以在拖动鼠标的同时按下键，以确保绘制的线为直线。并且我们在移动鼠标的过程中会看到一条弧线随着拖动而变化，读者可以根据实际需要任意调整弧线大小和位置。此外在属性栏内用户还可以设置度量的单位、采用的制式、度量精度以及文字的位置细致的调整，以圆满完成对图形的标注工作。如图3-75所示，展示了其属性栏参数。
图3-75 尺度工具的属性栏

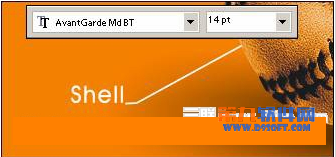

(5)将角尺度线和文字全部设置成白色。使用"选择"工具，选中角尺度线右侧的文字，调整文字的位置，并修改其字体大小为14，如图3-76所示。
图3-76 调整字体大小
(6)继续使用"度量"工具，在其属性栏中单击"垂直尺度工具"按钮，然后在蛋壳的顶端单击，定义起始点;在蛋壳的底端单击，定义结束点。移动鼠标至蛋壳图形的右侧，然后单击鼠标，这时可看到垂直度量的尺寸数据及使用单位。
(7)然后单击属性栏中的"文本位置下拉式对话框"按钮，在弹出的下拉式对话框中选择第2种文本格式，并设置字体大小为12，如图3-77所示。
图3-77 创建尺度线
提示：在"文本设置下拉对话框"中有几种不同的文本设置方式，读者可根据需要进行设置。
(8)将尺度线和文字全部设置成白色，然后对尺度线的宽度进行调整，并对文字的位置进行调整，如图3-78所示。
图3-78 调整尺度线的大小

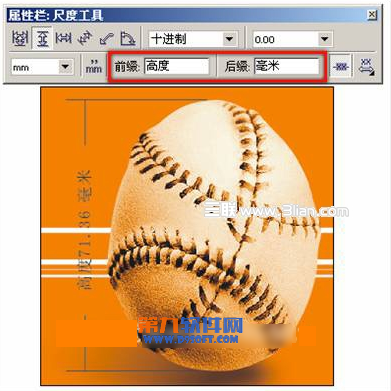

(9)此外，当取消"显示尺度单位"按钮的选择状态，并在"前缀"文本框中输入"高度"，在"后缀"文本框内输入"毫米"字样。完毕后在蛋壳左侧建立一条垂直尺寸线，可看到度量数值前面和后面都加上了新输入的文字，如图3-79所示。
图3-79 建立带前、后缀的垂直尺寸线

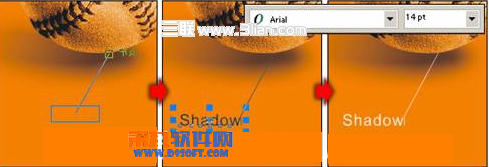

(10)在"度量"工具的属性栏中单击"标注工具"按钮，然后在页面相应位置单击，定义标注线的起点;然后移动鼠标在拖动的过程会出现一个矩形线框，到合适位置后双击鼠标，这时矩形线框转变为文本输入状态，直接输入文字即可。如图3-80所示。
图3-80 添加标注
提示：当确定标注线起点后，拖动鼠标。在合适的位置单击鼠标，继续拖动鼠标将绘制出折线。再次单击鼠标，矩形线框将转变为文本输入状态，输入文字即可。
(11)继续使用"标注"工具绘制直线和标注文字，效果如图3-81所示。
图3-81 绘制标注

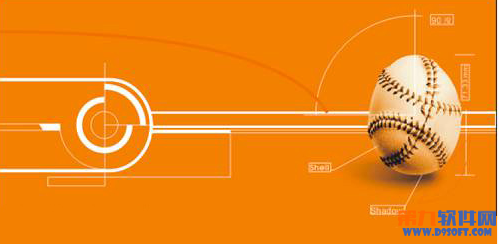

(12)接着使用"矩形"工具和"3点曲线"工具，绘制出其他装饰图形，效果如图3-82所示。
图3-82 完成效果
