CorelDRAW被广泛地应用于商标设计、标志制作、模型绘制、插图描画、排版及分色输出等等诸多领域，几乎所有用于商业设计和美术设计的PC电 脑上都安装了CorelDRAW。本实例用Coreldraw绘制了一个“禁止吸烟”的标志，主要运用了矩形工具，椭圆工具，贝塞尔工具和形状工具，操作 简洁实用，适合练习CD基本工具的综合运用。

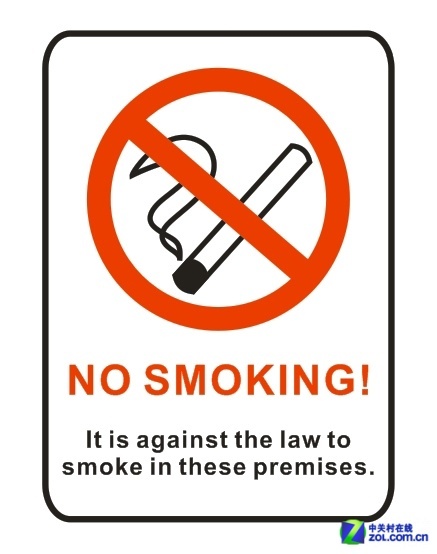

先看下完成图吧：
最终效果
绘制过程：

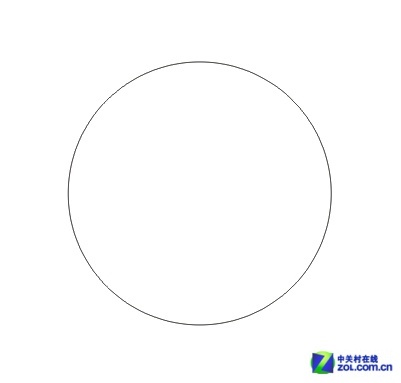

1、新建一个文件，选择椭圆工具，按住Ctrl键画出一个正圆。
按住Ctrl键画出一个正圆

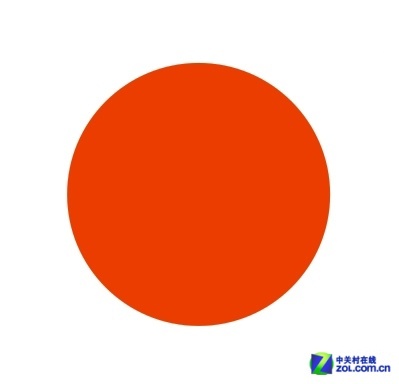

2、选中椭圆，设置填充为红色(在调色板上左键单击红色即可)，无轮廓。
设置填充为红色

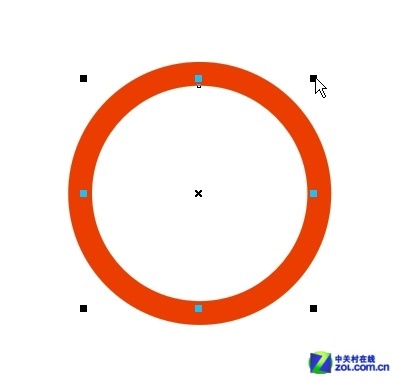

3、按住Shift键的同时，将椭圆右上角的调节块向内拖动，放开鼠标时点一下右键即可复制出一个小椭圆，给它填充白色，然后将两个椭圆一起选中，Ctrl+G群组，形成一个圆圈。
将椭圆右上角的调节块向内拖动

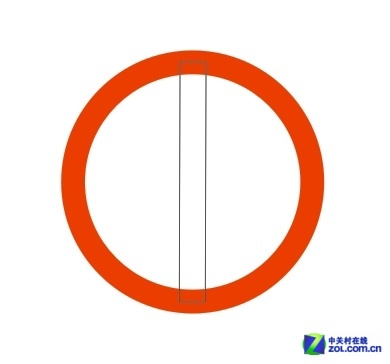

4、选择矩形工具，画出一个细长的矩形，放置在圆圈内。
画出一个细长的矩形
5、给矩形填充红色，效果如下。
给矩形填充红色

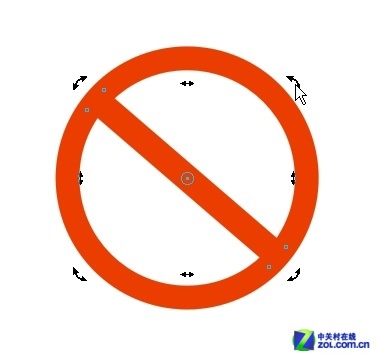

6、用挑选工具选中矩形后单击一下，当调节块变成箭头状后可旋转矩形到如下角度。
用挑选工具选中矩形后单击一下

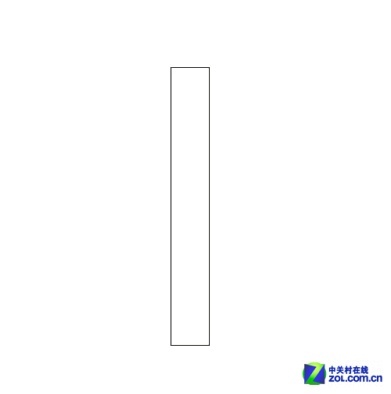

7、用矩形工具再画一个细长的矩形用来做香烟。
用矩形工具再画一个细长的矩形用来做香烟

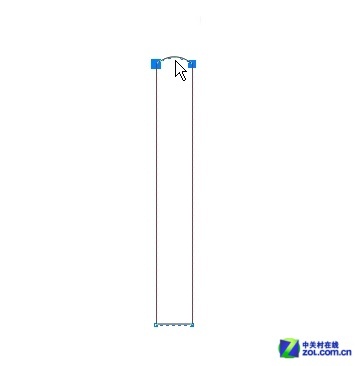

8、用形状工具选中矩形，单击右键选择“转换为曲线”，再右键单击矩形上端的线条选择“到曲线”，然后将上端调节成弧形。
用形状工具选中矩形

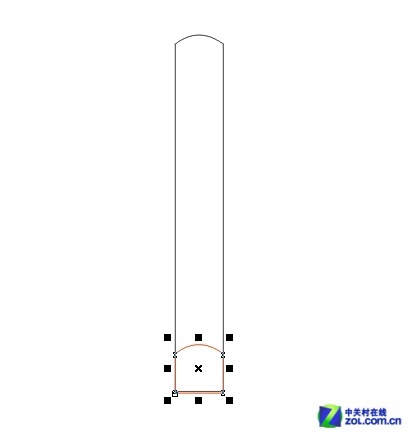

9、在选中矩形的状态下按小键盘“+”号键原地复制一个矩形，然后调整到如下大校
按小键盘“+”号键原地复制一个矩形

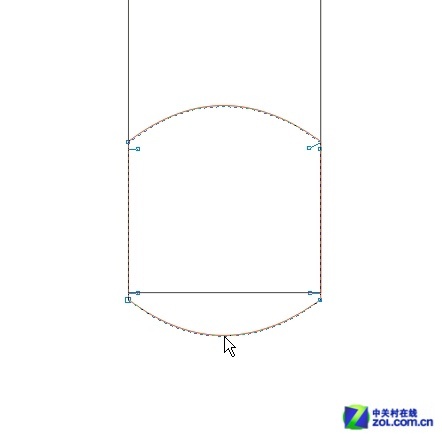

10、用形状工具右键单击小矩形下端的线条选择“到曲线”，然后将下端也调节成弧形。
将下端也调节成弧形

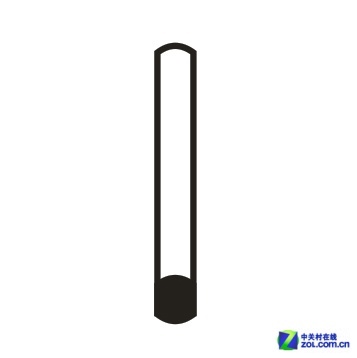

11、在属性栏中将两个矩形的轮廓宽度均设为2mm，轮廓颜色为黑，然后将小矩形填充黑色，Ctrl+G将它们群组，完成香烟。
完成香烟

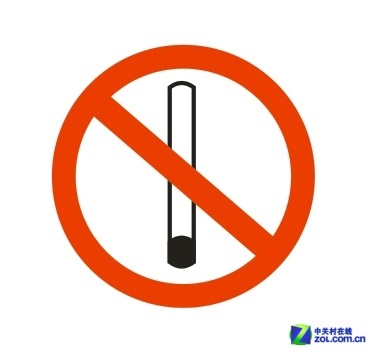

12、将画好的香烟放置在圆圈内。
将画好的香烟放置在圆圈内

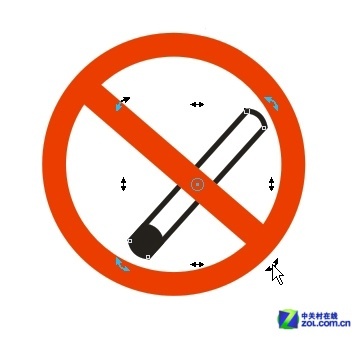

13、用挑选工具选中香烟后单击一下，当调节块变成箭头状后可旋转香烟到如下角度。
用挑选工具选中香烟后单击一下

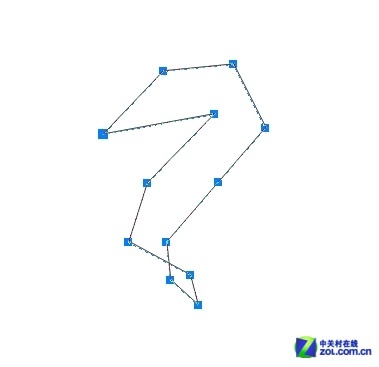

14、选择贝塞尔工具，连续单击画出烟雾的直线轮廓。
连续单击画出烟雾的直线轮廓

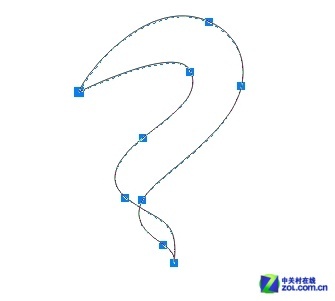

15、用形状工具选中烟雾的所有节点，CtrlQ转为曲线后，调节各个线段到如下平滑形状，在线段上双击鼠标可随时增加和删除节点。
用形状工具选中烟雾的所有节点

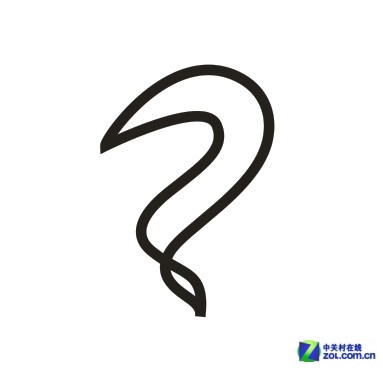

16、将烟雾的轮廓宽度也设为2mm。
将烟雾的轮廓宽度也设为2mm

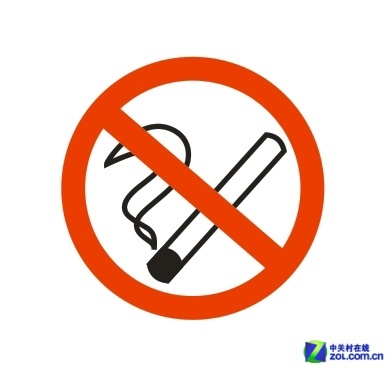

17、将烟雾放置在圆圈内如下位置。注意红色的矩形应放在香烟和烟雾层之上(Shift+Pageup可将它置于最上层)。最后将它们全部选中并Ctrl+G群组。
将烟雾放置在圆圈内

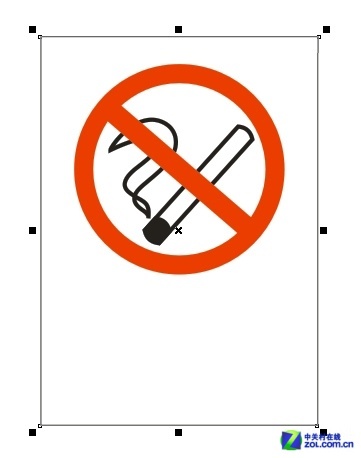

18、用矩形工具画一个大矩形。
用矩形工具画一个大矩形

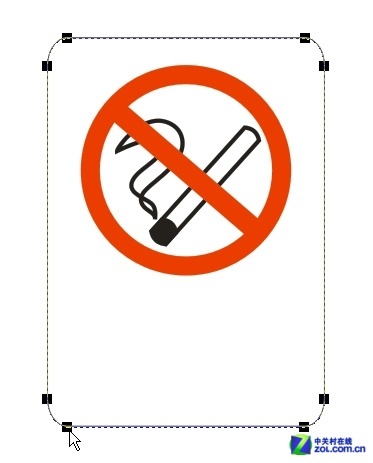

19、用形状工具按住矩形四个角上的任意一个节点拖动，即可将矩形调节成圆角。
将矩形调节成圆角

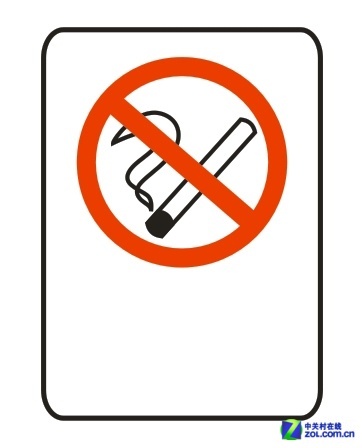

20、将大矩形的轮廓宽度设为2.5mm。
将大矩形的轮廓宽度设为2.5mm

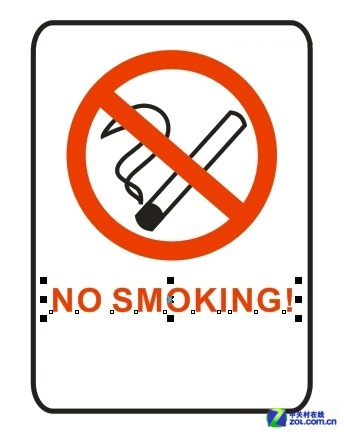

21、选择文字工具，在画面上单击一下即可输入文字，拖动节点可调整大校将文字设为红色，字体为Arial加粗。
输入文字
22、用文字工具打上下面的黑色文字，Ctrl+A选中所有对象，选择菜单/排列/对齐和分布/在页面垂直居中，完成。
